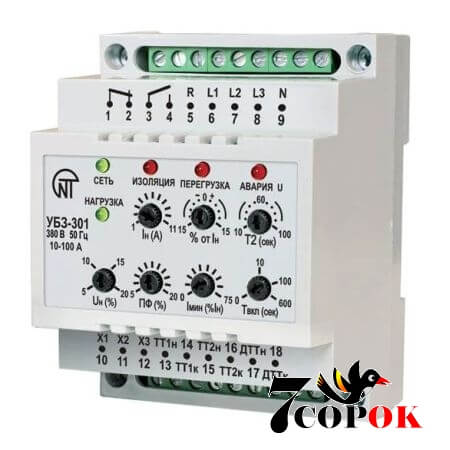

Новатек-Электро УБЗ-301 10-100 А

Новатек-Электро  УБЗ-301 10-100 А
Цена: 1261 Грн.
Код товара: 7681
Просчитать рассрочку
7 причин, почему покупают в 7сорок
1) Мы продаём, зная товар
2) Установка и подключение
3) Гарантия, сервис и ремонт
4) Официальный дилер.
5) Все формы оплаты.
6) Доставка по всей Украине
7) 14 дней на обмен, возврат
Доставка
Сaмовывоз
Из магазина: бесплатно
Курьер
Доставка по Киеву: 35 грн.
В регионы:
Доставка по Украине

НАЗНАЧЕНИЕ
Универсальный блок защиты электродвигателей УБЗ-301 (10-100 А) (далее по тексту блок) пред-
назначен для постоянного контроля параметров сетевого напряжения и действующих значений фаз-
ных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных
электродвигателей (ЭД), мощностью от 5 кВт до 50 кВт, в том числе и в сетях с изолированной
нейтралью.


Осуществляет полную и эффективную защиту электрооборудования отключением от
сети и/или блокированием его пуска в следующих случаях:
- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение
чередования и слипания фаз, перекос фазных/линейных напряжений);
- механических перегрузках (симметричный перегруз по фазным/линейным токам) – защита от
перегруза с зависимой выдержкой времени;
- несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри
двигателя – защита от перекосов фазных токов с последующим запретом АПВ;
- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя
и/или подводящего кабеля;
- исчезновении момента на валу ЭД («сухой ход» - для насосов) – защита по минимальному
пусковому и/или рабочему току;
- при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой
пуска при плохой изоляции;
- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».
Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя
(контактора).


Выполняет следующие функции:
- простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных
токов;
- установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой
перегрузки;
- срабатывание по перегрузу с зависимой выдержкой времени. Токо-временная характеристика
приве-дена на рисунке 2. Эта характеристика построена для условно холодного двигателя. В процессе
работы решается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет
учитывать преды-дущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой
перегрузки. Этот ме-тод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию
заказчика) их число в единицу времени;
- возможность сдвигать токо-временную характеристику как по оси токов (пот. №№ 1,2), так и по оси
времени (пот. №3 – время срабатывания при 2-хкратном перегрузе);
- выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу
линейных напряжений и фазных токов, а также времени автоматического повторного включения по
усмотрению заказчика самостоятельно;
- индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен
блок, и включения нагрузки.

Номинальное линейное напряжение, В 380
Частота сети, Гц 45-55
Диапазон номинальных токов, А 10-100
Диапазон выставления рабочего тока, в % от ном. + 15
Диапазон регулирования времени при 2-х кратной перегрузке, с 10-100
Диапазон регулирования порога по напряжению, в % от ном. + (5-20)
Диапазон регулирования по перекосу фаз, % 5-20
Диапазон регулирования порога срабатывания по Iмин, в % от раб. (ном.) 0-75
Диапазон регулирования времени АПВ (Твкл), с 0-600
Время первого включения нагрузки при Твкл= 0, с 2-3
Время срабатывания по токовому перегрузу По токо-врем. х-ке
Время срабатывания при авариях по напряжению, с 2
Время срабатывания при авариях по току, кроме перегруза, с 2
Фиксированная уставка срабатывания по току утечки, А 1,0
Порог контроля сопротивления изоляции, кОм 500+20
Гистерезис по напряжению (фазн/лин), В 10/17
Гистерезис по теплу, % от накопленного при отключении 33
Точность определения порога срабатывания по току, в % от Iном, не более 2-3
Точность определения порога по напряжению, В, не более 3
Точность определения перекоса фаз, %, не более 1,5
Напряжение, при котором сохраняется работоспособность, % от ном. 50-150
Потребляемая мощность (под нагрузкой), ВА, не бопее 3,0
Максимальный коммутируемый ток выходных контактов, А 5
Коммутацион. ресурс выходных контактов: - под нагрузкой 5А, раз, не менее
- под нагрузкой 1А, раз, не менее
100 тыс.
1 млн.
Степень защиты: - прибора
- клеммника
IP40
IP20
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С от -35 до +55
Температура хранения, °С от -45 до +70
Масса, кг, не более 0,200
Габаритные размеры (рисунок на первой странице) - четыре модуля типа S
Монтаж - на стандартную DIN-рейку 35 мм
Положение в пространстве - произвольное

Производитель:
Новатек-Электро (Украина)
Тип:
DIN-рейка, защита электродвигателя
Количество фаз:
Новатек-Электро  УБЗ-301 10-100 А
