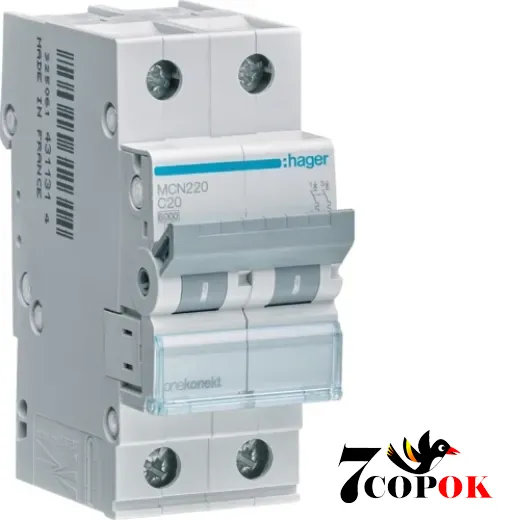

Автоматические выключатели: Hager 6kA C-20A 2M (MCN220) 2п

Описание и преимущества Hager 6kA C-20A 2M (MCN220) 2п

Автоматический выключатель 2п Hager MCN220 C-20A 6 kA 2M - это модульное устройство защиты электрической цепи, предназначенное для автоматического отключения линии при перегрузке или коротком замыкании. Такой автомат устанавливают в распределительные щиты и электрощитовые системы, где необходима двухполюсная защита, например, для питания однофазных линий с нейтралью.

Его основная функция - объединить в одном аппарате механизм ручного включения/выключения и автоматическое реагирование на аварийные ситуации в электросети.

Технические параметры, на которые обращают внимание покупатели

• Количество полюсов: 2 (2P) - устройство обеспечивает защиту двух линий (фаза + нейтраль или две фазы).
• Номинальный ток: 20 A - означает, что автомат выдерживает длительную работу до 20 ампер без срабатывания теплового расцепителя.
• Кривая срабатывания: C - характер реагирования на токи короткого замыкания и пиковые нагрузки (подходит для бытовых и общедомовых линий с небольшой индуктивностью).
• Максимальная отключающая способность: 6 kA - это значит, что устройство может безопасно разорвать ток до 6000 ампер при коротком замыкании без повреждений.
• Напряжение: переменный ток, 230/400 V (в зависимости от конфигурации сети).
• Изоляция и пиковое напряжение: изоляционное напряжение до 500 V, стойкость к импульсам до 4000 V.
• Размеры: высота около 83 мм, глубина 70 мм, ширина - 2 модуля (2 × 17,5 мм), то есть всего 35 мм по DIN-стандарту.
• Клеммы / подключение: винтовое соединение кабелей, допустимое сечение проводов от 1 мм² до 35 мм² (для жестких жил) и до 25 мм² (для гибких, согласно спецификациям).
• Класс защиты: IP20 - подходит для установки внутри щитов, где нет прямого контакта с пылью или влагой.
• Ресурс: механическая износостойкость - тысячи циклов «включение/выключение», электрическая стойкость - множество рабочих циклов согласно классам EN/IEC.

Преимущества использования модели MCN220 и области применения

• Надежное реагирование на нештатные ситуации: при перегрузке или коротком замыкании автомат моментально отключает цепь, предотвращая повреждение кабелей или оборудования.
• Универсальность: двухполюсная конструкция позволяет использовать его как для бытовых линий (розетки, освещение), так и для слабых индуктивных нагрузок (насосы, электроприборы).
• Компактность: занимает всего два модуля ширины (35 мм на монтажной рейке).
• Совместимость со стандартными DIN-рейками (35 мм).
• Соответствие европейским стандартам (EN/IEC 60898-1).
• Четкая индикация состояния (включен / выключен).
• Возможность подключения дополнительного оборудования (сигнализация, модули расширения).

Где применяется этот автоматический выключатель

• В жилых электрощитах для защиты отдельных фазных линий (кухонная зона, нагреватели, бойлеры и т. д.).
• В офисах и коммерческих помещениях для защиты групп потребителей.
• На производственных и промышленных объектах для управления небольшими электродвигателями, насосами, вентиляторами (если нагрузки соответствуют кривой C).
• В системах, где требуется компактность и высокий уровень защиты при ограниченном месте в щите.

Модель MCN220 отличается следующими характеристиками:

• номинальный ток 20 A,
• монтаж на стандартную DIN-рейку 35 мм,
• ширина - 2 модуля (35 мм),
• стойкость к импульсным перенапряжениям до 4000 V,
• изоляционное напряжение до 500 V,
• класс защиты IP20,
• подключение кабелей через винтовые клеммы с возможностью работы с проводами сечением до 35 мм² (жесткие) или до 25 мм² (гибкие).

Этот автомат имеет высокий эксплуатационный ресурс - выдерживает тысячи циклов включения/выключения, обеспечивая долгую работу электросети без необходимости замены устройства.

Почему стоит выбрать именно этот автоматический выключатель?

1. Он обеспечивает защиту двух линий в компактном корпусе - важно при ограниченном пространстве в щите.
2. Характеристика C подходит для большинства бытовых нагрузок, предотвращая ложные срабатывания при кратковременных пиках тока (например, при запуске двигателя).
3. Отключающая способность 6 kA обеспечивает достаточный запас прочности даже для современных сетей с высокой токовой нагрузкой.
4. Стандартизация под DIN-рейку и универсальный монтаж делают установку простой и быстрой.
5. Подходит как для жилых, так и для коммерческих или вспомогательных линий на промышленных объектах.

Рекомендации по монтажу и эксплуатации

• Устанавливайте на надежную DIN-рейку 35 мм, обеспечьте достаточную вентиляцию внутри щита.
• При подключении кабелей тщательно затягивайте винтовые клеммы согласно рекомендованному моменту (2,8 Н·м).
• Правильно подключайте фазу и нейтраль (или две фазы) к соответствующим клеммам - это важно для корректной работы автомата.
• Избегайте длительных перегрузок более 80 % номинального тока для увеличения срока службы устройства.
• Периодически (раз в год или согласно стандартам) проверяйте работоспособность выключателя в тестовом режиме.

Автоматический выключатель 2п Hager 6 kA C-20A 2M (MCN220) - это надежное решение для тех, кто ищет компактную, качественную и эффективную защиту электрических линий. Если вы планируете установить автоматический выключатель в бытовом или коммерческом щите, MCN220 станет сбалансированным выбором между защитой и компактностью.
