Автоматические выключатели: Hager 6kA C-10A 3M (MCN310) 3п

Описание и преимущества Hager 6kA C-10A 3M (MCN310) 3п

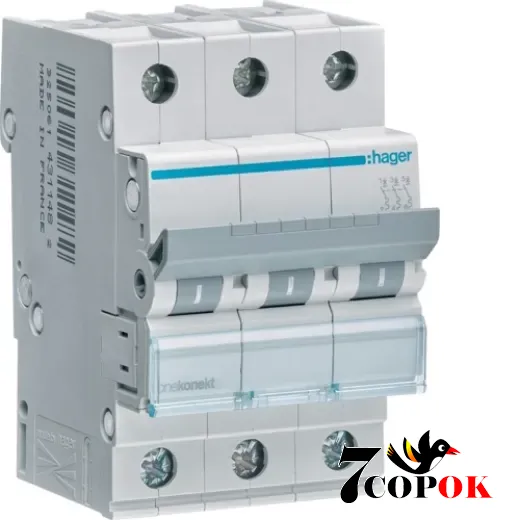

Автоматический выключатель Hager MCN310 - это трёхполюсное (3P) модульное устройство защиты электрических цепей, рассчитанное на номинальный ток 10 А с характеристикой C и отключающей способностью 6 кА при коротком замыкании. Оно занимает 3 модуля (3M) на DIN-рейке и предназначено для работы в сетях переменного тока (AC) с рабочим напряжением 230/400 В.

Этот автомат служит первой линией защиты в трёхфазных системах, обеспечивая безопасное отключение при превышении тока или коротком замыкании. Благодаря характеристике типа C, он реагирует на умеренные перегрузки и импульсные пусковые токи (например, электродвигатели, компрессоры и другие устройства).

Технические характеристики

• Количество полюсов: 3P
• Номинальный ток: 10 А
• Характеристика отключения: C
• Отключающая способность (Icu): 6 кА
• Напряжение сети: 230/400 В (AC)
• Ширина (модульная): 3 модуля (3M)
• Габариты: 52,5 × 83 × 70 мм
• Сечение подключаемого провода: до 35 мм²
• Монтаж: на DIN-рейку
• Температурный диапазон: от -25 °C до +70 °C
• Механическая износостойкость: 20 000 циклов включения/выключения
• Степень защиты: IP20

Функции и преимущества в реальной эксплуатации

Этот выключатель обеспечивает надёжную защиту электропроводки в трёхфазных цепях, контролируя перегрузки и короткие замыкания. Благодаря характеристике C-кривой устройство выдерживает кратковременные импульсы тока (например, при запуске электродвигателей), не отключаясь без необходимости, но срабатывает при серьёзных перегрузках.

Модульная конструкция позволяет компактно установить автомат в распределительных щитках, а стандартная ширина 3M упрощает проектирование электрических систем. Подключение проводов осуществляется через надёжные клеммы, обеспечивающие стабильный контакт. Производитель - бренд Hager - имеет международное признание в сфере низковольтного электрооборудования.

Автоматический выключатель Hager MCN310 подходит для:

• трифазных вводов в жилых, коммерческих и промышленных объектах,
• защиты секций щита, питающих трёхфазное оборудование (насосы, двигатели, компрессоры),
• участков сети, где возможны короткие замыкания или перегрузки,
• электрощитов с ограниченным пространством, так как занимает всего 3 модуля,

и в целом для любых систем, где требуется точное и быстрое отключение при превышении тока.

Рекомендации по выбору и установке

1. Подбор по току и характеристике
   Убедитесь, что ток 10 А соответствует нагрузке, которую необходимо защитить. Если потребители требуют больший ток - выберите другую модель из серии MCN (например, MCN316, MCN320 и т.д.).
2. Учёт пусковых импульсов
   Благодаря характеристике C этот автомат лучше выдерживает пусковые токи, чем устройства типа B.
3. Свободное место на DIN-рейке
   Занимает три модуля - необходимо предусмотреть достаточное пространство при установке.
4. Подключение проводников
   Соблюдайте рекомендуемое сечение - до 35 мм².
5. Охлаждение и вентиляция
   Не перегружайте щит - обеспечьте вентиляцию, чтобы избежать перегрева в области модулей.

Автоматический выключатель Hager MCN310 (3P, 6 kA, C-10 A, 3M) - это компактное, надёжное и широко применяемое устройство для защиты трёхфазных сетей. Оно сочетает сбалансированные характеристики, соответствующие требованиям большинства электрических систем. Для проектировщиков и монтажников этот автомат удобен в установке и идеально подходит для стандартных распределительных щитов.
