Автоматические выключатели: Hager 6kA C-16A 3M (MCN316) 3п

Описание и преимущества Hager 6kA C-16A 3M (MCN316) 3п

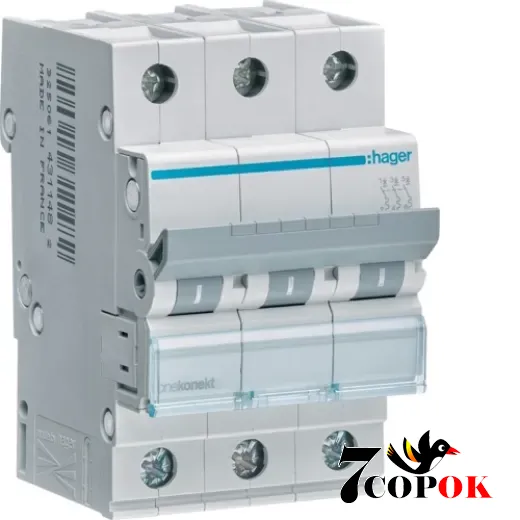

Автоматический выключатель Hager MCN316 - это модульное устройство защиты для трёхфазных сетей, обеспечивающее надёжную защиту линий от перегрузок и коротких замыканий. Он рассчитан на номинальный ток 16 А, имеет характеристику отключения C и максимальную отключающую способность 6 кА. Конструктивно - трёхполюсный (3P) и занимает 3 модуля на DIN-рейке (3M).

Этот автоматический выключатель применяется в электрощитовых системах на объектах со стандартной трёхфазной сетью и подходит для защиты групповых нагрузок, двигателей с умеренными пусковыми токами, освещения или питания хозяйственных магистралей.

Технические характеристики

• Номинальный ток (In): 16 А
• Количество полюсов: 3 (трёхфазный)
• Характеристика отключения: C (средняя чувствительность, подходит для линий с умеренными пусковыми токами)
• Отключающая способность (Icu / Ics): 6 кА
• Напряжение сети: 230/400 В переменного тока
• Частота сети: 50 Гц
• Максимальное сечение подключаемого провода: до 25 кв.мм
• Электрическая износостойкость: 4 000 циклов (включение/отключение)
• Механическая износостойкость: до 20 000 операций
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20
• Диапазон температур эксплуатации: от −25 °C до +70 °C
• Габариты (ширина, высота, глубина): 52,5 × 83 × 68 мм

Назначение и области применения

• В коммерческих и жилых зданиях - для питания трёхфазного оборудования, групповых линий, вентиляции, насосов.
• В промышленных системах - как защитный элемент в щитах управления со средними нагрузками.
• В электрощитах - обычно устанавливается в электрических панелях для защиты секций или вводных линий.
• Для модульных систем, где уже используются DIN-монтажные рейки и другое модульное оборудование.

Преимущество характеристики C заключается в том, что устройства с этой кривой способны выдерживать кратковременные перегрузки (5-10 In) перед отключением - это особенно полезно при запуске электродвигателей небольшой мощности.

Преимущества модели Hager MCN316

• Оптимальная отключающая способность 6 кА - достаточна для большинства коммерческих и бытовых сетей с умеренным уровнем коротких замыканий.
• Модульная конструкция (3M) - легко интегрируется в стандартные щитки с применением DIN-реек.
• Возможность установки дополнительных устройств - серия MCN предусматривает подключение вспомогательных расцепителей, минимального напряжения и других модулей.
• Высокая температурная стойкость - способен работать в диапазоне температур до +70 °C и ниже −25 °C.
• Проверенная долговечность - до 20 000 механических операций и более 4 000 электрических циклов.

Эти особенности делают MCN316 универсальным решением для множества щитовых схем и электрических установок.

Как выбрать правильно: на что обратить внимание

1. Номинальный ток и нагрузка - 16 А подходит для линий с умеренной нагрузкой. Если нагрузка выше - могут потребоваться модели с большим номиналом (20 А, 25 А и т.д.).
2. Кривая отключения - характеристика C подходит для большинства случаев, но для более чувствительных цепей можно выбрать B или D.
3. Отключающая способность - 6 кА подходит для большинства бытовых и коммерческих сетей; если ожидаются более сильные токи короткого замыкания - возможны версии с 10 кА.
4. Совместимость с щитом и DIN-рейкой - убедитесь, что в щите есть необходимое место и подходящая рейка.
5. Температурный режим и условия эксплуатации - при установке в неблагоприятгых условиях учитывайте диапазон температур и степень защиты IP.
6. Бренд и гарантия - Hager является авторитетным брендом в области электротехники. Гарантия - 12 месяцев.
