Автоматические выключатели: Hager 6kA C-25A 3M (MCN325) 3п

Описание и преимущества Hager 6kA C-25A 3M (MCN325) 3п

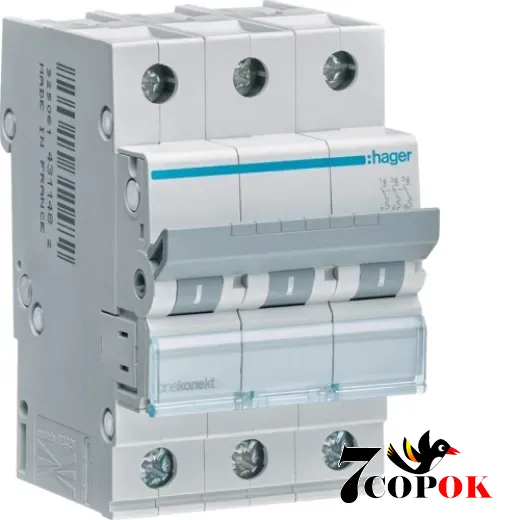

Автоматический выключатель Hager MCN325 3P 6 kA C-25A (3 модуля) - это электротехнический аппарат для защиты трёхфазных сетей переменного тока от перегрузки и короткого замыкания. Этот модульный трёхполюсный автомат устанавливается в распределительном щите на DIN-рейку (35 мм) и широко применяется в коммерческих, жилых и промышленных электрических системах.

Основная функция - автоматическое размыкание цепи, когда ток превышает норму (перегрузка) или происходит короткое замыкание. Благодаря этому он защищает кабели, электроприборы, двигатели, насосное оборудование, кондиционеры в трёхфазном режиме.

Технические характеристики

• Количество полюсов (P): 3 (трёхфазный)
• Номинальный ток (In): 25 А
• Характеристика срабатывания: C - средняя кривая (подходит для нагрузок с пусковыми токами)
• Отключающая способность (Icn): 6 кА
• Тип монтажа: на DIN-рейку 35 мм
• Количество модулей (ширина): 3 модуля
• Напряжение сети: 230/400 В переменного тока
• Класс чувствительности / тип расцепителя: AC (стандартный термомагнитный расцепитель)
• Стандарт: EN 60898 / IEC 60898
• Допустимое сечение провода: от 1 до 35 мм²
• Степень защиты корпуса: IP20
• Механическая износостойкость: десятки тысяч циклов (вкл/выкл)
• Температурный диапазон работы: от -25 °C до +70 °C

Преимущества и особенности

• Благодаря отключающей способности 6 кА он способен защитить линии даже в сетях с умеренным уровнем коротких замыканий.
• Характеристика C-кривой - компромисс между чувствительностью и устойчивостью к пусковым токам - подходит для большинства трёхфазных нагрузок, включая электродвигатели, насосы, компрессоры.
• Конструкция с возможностью подключения с обеих сторон (сверху или снизу) обеспечивает гибкость при монтаже в щитовых схемах.
• Модульность: весь корпус занимает всего 3 модуля в щите, что экономит место.
• Простая интеграция в существующие электрощиты: крепление на DIN-рейку, стандартные размеры, совместимость с аксессуарами (дополнительные модули, шинные блоки) - всё это предусмотрено производителем Hager.

Область применения. Автоматический выключатель подходит для:

• Защиты трёхфазных электрических цепей в жилых, коммерческих и промышленных объектах
• Защиты электродвигателей, насосов, компрессоров, вентиляционных установок
• Распределительных щитов малых и средних объектов, где требуется защита по каждой фазе
• Ситуаций, где важно иметь многофункциональное, но компактное устройство защиты
• Проектов, где необходимо соблюдать стандарты (EN/IEC) и использовать модульное оборудование

Как выбрать и использовать

• Максимальный ток короткого замыкания в вашей сети не должен превышать 6 кА или должен быть совместим с этой величиной.
• Необходимо учитывать пусковые токи двигателей: если они значительно выше номинала, может потребоваться кривая D или другой тип, но в большинстве случаев C-кривая работает оптимально.
• Следует правильно выбирать сечение проводников (от 1 до 35 мм²) в соответствии с рекомендациями производителя.
• Убедитесь, что в распределительном щите достаточно места (3 модуля) и установлена DIN-рейка стандарта 35 мм.
• Использование аксессуаров Hager (шинные блоки, расцепители и т.д.) позволяет повысить функциональность системы.
• При монтаже важно правильно подключить фазы и нейтраль, а также обеспечить надёжный контакт в клеммах.

Автоматический выключатель 3P Hager MCN325 - надёжное решение для электрозащиты, которое:

• занимает минимум места в распределительном щите
• обеспечивает стабильную защиту трёхфазной сети, даже при коротких замыканиях
• совместимо со стандартной электромонтажной инфраструктурой
• соответствует европейским стандартам
• обеспечивает гибкость при подключении и установке

Это устройство - отличный выбор для тех, кто ищет баланс между компактностью, функциональностью и надёжностью.
