Автоматические выключатели: Hager 6kA C-32A 3M (MCN332) 3п

Описание и преимущества Hager 6kA C-32A 3M (MCN332) 3п

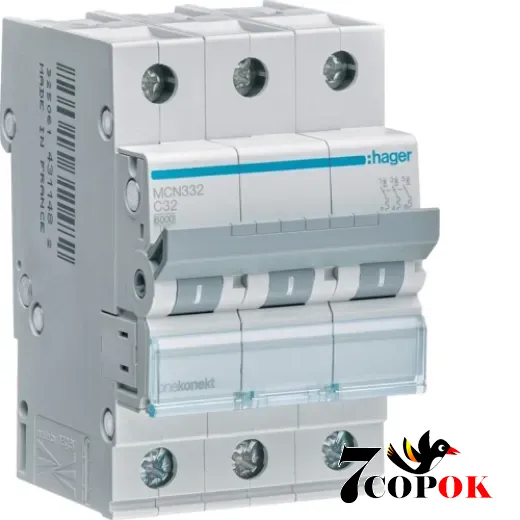

Автоматический выключатель 3п Hager MCN332 - это модульный трёхполюсный автоматический выключатель, разработанный для защиты трёхфазных электрических линий от перегрузок и коротких замыканий. При номинальном токе 32 А и характеристике срабатывания типа C он эффективно реагирует как на длительные перегрузки, так и на резкие скачки тока. Технология обеспечивает разрыв тока с расчетной отключающей способностью 6 кА (Icn = 6 kA), что соответствует международным стандартам для бытовых и коммерческих установок.

Этот выключатель занимает 3 модуля (3M), то есть ширина устройства соответствует трём стандартным слотам в щите, что упрощает монтаж в распределительных шкафах или электрощитах. Устанавливается на стандартную DIN-рейку 35 мм с винтовым креплением клемм сверху и снизу, обеспечивая надёжное подключение проводников.

Технические характеристики

• Количество полюсов: 3P (три фазы)
• Номинальный ток (In): 32 A
• Характеристика отключения: C (тип C)
• Отключающая способность: 6 kA (6000 A)
• Рабочее напряжение: 400 V (симметричное трёхфазное)
• Номинальное изоляционное напряжение (Ui): 500 V
• Импульсная стойкость (Uimp): 4 000 V
• Монтажная ширина: 3 модуля (3M)
• Устойчивость к коротким замыканиям: класс 3 по токоограничению
• Климатические условия: рабочая температура -25 … +70 °C
• Степень защиты корпуса: IP20
• Кабельные соединения: для монолитного проводника до 35 мм², для гибкого - до 25 мм²
• Механическая износостойкость: не менее 20 000 циклов включения-выключения, электрический ресурс - не менее 4 000 циклов

Эти характеристики показывают, что устройство способно выдерживать значительные нагрузки и срабатывать точно в пределах заданной зоны защиты.

Преимущества выбора MCN332 для вашей системы

1. Комплексная защита - обеспечивает защиту от перегрузок и коротких замыканий, автоматически отключая питание при превышении допустимого тока.
2. Точное срабатывание - характеристика C означает, что выключатель реагирует при превышении тока в 5-10 раз от номинального, что делает его подходящим для сетей с пусковыми токами.
3. Широкая совместимость - устройство подходит для промышленных, коммерческих и жилых помещений с трёхфазными линиями (например, электроплиты, компрессоры, насосы и другое оборудование).
4. Долговечность - благодаря высокому ресурсу выключатель прослужит долгие годы при ежедневной эксплуатации.
5. Удобный монтаж - легко устанавливается в стандартные распределительные щиты, занимая место трёх модулей.
6. Безопасность и соответствие стандартам - конструкция отвечает европейским нормам (EN 60898-1, IEC), что подтверждает её качество и надёжность.

Применение на практике: где использовать MCN332

• Распределительные щиты в жилых домах или многоквартирных зданиях, где используются трёхфазные линии для мощных нагрузок (например, системы кондиционирования, наружное оборудование).
• Коммерческие объекты с трёхфазным питанием (магазины, кафе, офисы с промышленным оборудованием).
• Линии питания двигателей, насосов, станков, компрессоров, где присутствуют значительные пусковые токи и требуется защита с характеристикой C.
• Промышленные установки низкого и среднего уровня, где необходимо компактное и надёжное решение для защиты от перегрузок.

Как выбрать и интегрировать MCN332 в схему

Чтобы использовать автоматический выключатель максимально эффективно, обратите внимание на следующие рекомендации:

• Убедитесь, что номинальный ток 32 А соответствует нагрузке линии с небольшим запасом.
• Учтите возможные пусковые токи оборудования - характеристика C подходит, если они не слишком велики или компенсируются другими элементами защиты.
• Рассчитайте суммарный ток нагрузки, чтобы исключить перегрузку выключателя.
• Используйте проводники правильного сечения: до 35 мм² для цельного провода и до 25 мм² для гибкого.
• Обеспечьте надёжное затягивание клемм - правильное усилие гарантирует хороший контакт и предотвращает перегрев.
• При необходимости используйте дополнительные аксессуары - сигнальные блоки, шунтовые расцепители, блокировки и т.д.

Соблюдение этих рекомендаций позволит избежать типичных ошибок монтажа и неисправностей - например, перегрева контактов или износа механизма из-за вибраций.

Почему стоит выбрать именно MCN332

Если вам нужен компактный, надёжный и универсальный трёхфазный автоматический выключатель с номиналом 32 А, характеристикой C и отключающей способностью 6 кА, модель Hager MCN332 - одно из самых сбалансированных решений на рынке. Она сочетает в себе:

• Защиту от перегрузок и коротких замыканий
• Совместимость с модульными щитами
• Соответствие международным стандартам
• Высокий ресурс службы
• Универсальность применения
