Автоматические выключатели: Hager 6kA C-40A 3M (MCN340) 3п

Описание и преимущества Hager 6kA C-40A 3M (MCN340) 3п

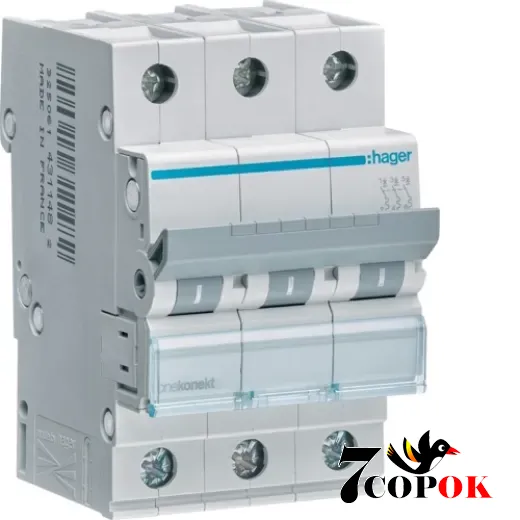

Автоматический выключатель 3-полюсный Hager MCN340 с номинальным током 40 А, характеристикой отключения C и отключающей способностью 6 kA - это модульный защитный аппарат, предназначенный для надежной защиты трехфазных цепей электропитания от перегрузок и коротких замыканий. Устройство занимает 3 модуля (3M) и легко монтируется на стандартную DIN-рейку 35 мм, что делает его удобным решением для щитов различного формата.

Этот выключатель применяется там, где необходимо обеспечить одновременное отключение трех фаз - в промышленных, коммерческих или жилых сетях. Он поддерживает напряжение переменного тока до 230/400 В, соответствует европейскому стандарту EN 60898-1, а также имеет диапазон рабочей температуры от -25 °C до +70 °C.

Технические характеристики

• Количество полюсов: 3P (трехфазная защита)
• Номинальный ток (In): 40 А
• Характеристика отключения: C (типичная для нагрузок с умеренными пусковыми токами)
• Максимальная отключающая способность: 6 kA (ток короткого замыкания до 6000 А)
• Напряжение/тип сети: переменный ток 230/400 В AC, частота 50/60 Гц
• Ширина корпуса: 3 модуля (3M), каждый модуль около 17,5 мм (всего 52,5 мм)
• Максимальное сечение подключаемых проводов: до 35 мм² (в некоторых источниках - до 25 мм²)
• Класс защиты: IP20 (пылезащищенный корпус)
• Электрическая износостойкость: не менее 4 000 циклов включения/отключения
• Механическая износостойкость: до 20 000 циклов
• Диапазон рабочей температуры: от -25 °C до +70 °C
• Монтаж: на 35 мм DIN-рейку с фиксацией защёлками
• Соответствие стандартам: EN 60898-1 / IEC 60898 для низковольтных автоматических выключателей

Надёжная защита в трёхфазных схемах

Поскольку устройство имеет три полюса, оно автоматически отключает все три фазы одновременно, предотвращая опасное «голое» оставление одной фазы под напряжением. Это особенно важно при подключении трёхфазных двигателей, компрессоров, мощных насосов, систем вентиляции и т.п.

Характеристика C - для нагрузок с умеренными пусковыми токами

Кривая типа C обеспечивает срабатывание при токах, в 5-10 раз превышающих номинальные, что делает этот выключатель подходящим для питания оборудования с умеренными пусковыми токами (например, двигатели средней мощности, кондиционеры).

Компактный и модульный корпус

Небольшие габариты (3 модуля, стандартная DIN-рейка) позволяют экономить место в распределительном щите, а также легко интегрировать ряд дополнительных аксессуаров (вспомогательные контакты, шины, механизмы дистанционного управления).

Стабильность контакта

Конструкция зажимов и механизм компенсации давления обеспечивают надёжное соединение даже при вибрациях или незначительных изменениях геометрии жилы провода, что гарантирует безопасный контакт на протяжении всего срока службы.

Износостойкость

Способность выдерживать тысячи циклов включения/отключения делает этот выключатель пригодным не только для редкого использования, но и при частых эксплуатационных нагрузках.

Широкая совместимость

Устройство совместимо с аксессуарами серии MCN / MBN (например, вспомогательные контакты или разъединители), которые легко добавляются без инструментов на монтажной рейке.

Где применяется

• Внутренние распределительные щиты в жилых домах с трёхфазным питанием
• Электрификация коммерческих помещений (офисы, магазины, мастерские)
• Промышленные установки с трёхфазной нагрузкой
• Системы охлаждения, вентиляции и кондиционирования
• Машинные отделения, вспомогательные электрические цепи оборудования

Во всех этих случаях он обеспечивает защиту от перегрузки и короткого замыкания, снижая риск повреждения проводов, электроаппаратуры или возгорания.

На что обратить внимание при выборе - советы покупателю

• Убедитесь, что ваша трёхфазная цепь требует автоматического выключателя 3P (3 полюса)
• Определите номинальный ток нагрузки - если он близок к 40 А или меньше, модель MCN340 подойдёт в качестве штатной защиты
• Оцените пусковые токи подключённого оборудования - если они не превышают допустимые пределы для кривой C
• Проверьте габариты щита - поместятся ли 3 модуля Hager
• Уточните, какие аксессуары (вспомогательные контакты, сигнальные разъединители и т.д.) поддерживает эта серия
• Учтите, что выключатель должен иметь достаточный запас отключающей способности (6 kA) с учётом возможных коротких замыканий в вашей сети
