Автоматические выключатели: Hager 6kA C-50A 3M (MCN350) 3п

Описание и преимущества Hager 6kA C-50A 3M (MCN350) 3п

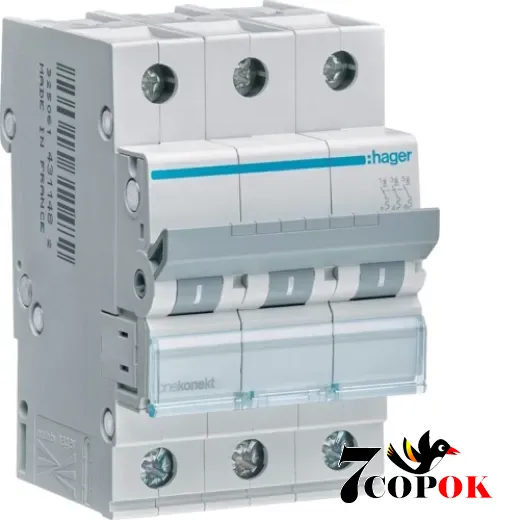

Автоматический выключатель Hager MCN350 3P C-50A 6 кА (3 модуля) - это надежный трёхполюсный модульный автомат, который обеспечивает защиту трёхфазных электрических сетей от перегрузок, сверхтоков и короткого замыкания. Применяется в коммерческих, жилых и промышленных электроустановках, где требуется защита линий с током до 50 А.

Этот выключатель позволяет эффективно коммутировать трёхфазные цепи, обеспечивая безопасное отключение при превышении допустимого тока, что защищает кабели, электроприборы и всю систему от повреждений.

Технические характеристики

• Количество полюсов: 3P (трёхфазный)
• Номинальный ток: 50 А
• Характеристика отключения: C (тип C)
• Отключающая способность (In / Icn / Icu): 6 кА
• Рабочее напряжение (AC): 230/400 В
• Стандарт монтажа: на DIN-рейку 35 мм
• Сечение проводника (вход/выход): 1-35 мм² (жёсткие) или 1-25 мм² (гибкие)
• Степень защиты: IP20
• Рабочая температура: от -25 °C до +70 °C
• Габариты: высота 83 мм, ширина 52,5 мм, глубина 70 мм
• Механическая износостойкость: не менее 20 000 операций включения/отключения
• Электрическая износостойкость: минимум 4 000 циклов

Преимущества и особенности

• Надёжная защита сети: при перегрузке или коротком замыкании автомат быстро отключает цепь, поддерживая безопасный режим работы.
• Характеристика типа C рассчитана на токи, превышающие номинальный в 5-10 раз - подходит для нагрузок с пусковыми токами (двигатели, компрессоры и т.д.).
• Монтаж на DIN-рейку - удобство при установке в распределительном щите.
• Возможность подключения фазной шины (шины-вилки) для быстрого соединения цепей.
• Работа в широком температурном диапазоне - устройство выдерживает как мороз, так и жару.
• Компактные размеры - занимает 3 модуля в щите.
• Высокая электрическая и механическая устойчивость обеспечивают долгий срок службы без необходимости частой замены.
• Совместимость с аксессуарами: возможно добавление сигнального контакта, независимого расцепителя и других дополнений.

Автоматический выключатель применяется в следующих случаях:

• монтаж трёхфазных щитов в жилых домах или коттеджах;
• защита мощного трёхфазного оборудования: насосов, компрессоров, систем вентиляции;
• коммерческие объекты, где есть потребители с высоким пусковым током;
• промышленные установки малого и среднего масштаба, где необходима надёжная защитная автоматика.

Как выбрать и правильно использовать

1. Сравните номинальный ток линии и ток потребителей. Автомат должен быть рассчитан так, чтобы не отключался при нормальной работе, но реагировал при перегрузке.
2. Выберите правильную характеристику (тип). Тип C подходит для электроустановок с умеренными пусковыми токами.
3. Убедитесь в отключающей способности (6 кА). Если короткие замыкания в сети могут быть сильнее, стоит рассмотреть устройства с более высоким показателем.
4. Обеспечьте правильное подключение. Используйте рекомендованное сечение проводников (1-35 мм²), учитывайте болтовые клеммы и момент затяжки.
5. Обеспечьте вентиляцию щита. При интенсивной нагрузке важно избегать перегрева.
6. Проверьте перед включением. После монтажа рекомендуется провести тестовое отключение, чтобы убедиться в корректной работе устройства.
