Автоматические выключатели: Hager 6kA C-63A 3M (MCN363) 3п

Описание и преимущества Hager 6kA C-63A 3M (MCN363) 3п

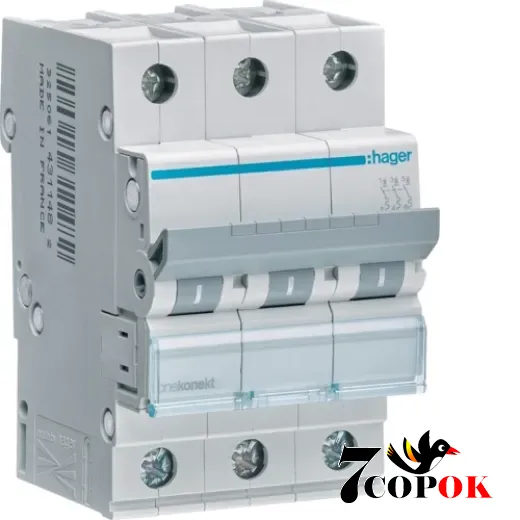

Автоматический выключатель трехфазный Hager MCN363, с номинальным током 63 А, характеристикой отключения C, отключающей способностью 6 кА и установкой на 3 модуля (3M) - это современное решение для надежной защиты электрических сетей в быту, на производстве и в коммерческих объектах.

Этот трехполюсный автоматический выключатель (3P) от бренда Hager предназначен для сетей переменного тока (AC) с номинальным напряжением до 400 В (230/400 В) и частотой 50 Гц.
Номинальный ток составляет 63 А, характеристика срабатывания - C, что означает среднюю чувствительность к пусковым токам нагрузки.
Максимальная отключающая способность - 6 кА, то есть выключатель способен разорвать цепь при токе короткого замыкания до этой величины.

Монтаж осуществляется на стандартную DIN-рейку 35 мм, и само устройство занимает 3 модуля (3M) в щите.
Степень защиты корпуса - IP20, что соответствует классическому исполнению для модульных автоматических выключателей.

Технические характеристики

• Конфигурация: 3 полюса (3P)
• Номинальный ток: 63 А
• Характеристика срабатывания: C
• Отключающая способность: 6 кА
• Напряжение сети: до 400 В AC
• Монтаж: на DIN-рейку 35 мм
• Занимает место: 3 модуля (3M)
• Степень защиты корпуса: IP20
• Температурный диапазон работы: -25 °C … +70 °C
• Механическая износостойкость: более 20 000 циклов
• Коммутационная (электрическая) износостойкость: не менее 4 000 циклов включения/выключения
• Диапазон допустимых сечений подключаемых проводников: 1-35 мм²

Для чего используется MCN363

• Распределительные щиты трехфазных линий в производственных цехах
• Защита питания крупных электродвигателей, насосов, компрессоров
• Промышленная автоматика и силовая часть оборудования
• Коммерческие здания с трехфазными системами электроснабжения
• Как элемент систем защиты в трехфазных цепях

Характеристика C позволяет выдерживать кратковременные пусковые токи без срабатывания, но при реальной перегрузке или коротком замыкании - отключить цепь.

Преимущества модели Hager MCN363

• Надежная защита при номинальном токе 63 А
• Компактная конструкция - всего 3 модуля
• Монтаж на DIN-рейку - стандартное решение для шкафов и щитов
• Широкий температурный диапазон, возможность работы в экстремальных условиях
• Достаточная отключающая способность (6 кА) для большинства бытовых и промышленных применений
• Высокая механическая и коммутационная износостойкость
• Возможность подключения проводников большого сечения (до 35 мм²)
• Стандартные клеммы для удобного монтажа и обслуживания

На что обратить внимание при выборе и установке

1. Оценка тока короткого замыкания в цепи
   Перед выбором автоматического выключателя необходимо знать максимально возможный ток короткого замыкания в точке установки - он должен быть меньше или равен 6 кА, иначе устройство может не сработать при перегрузке.
2. Совместимость с нагрузкой и характеристика C
   Характеристика срабатывания C подходит для большинства общих и индуктивных нагрузок (двигатели, освещение, кондиционеры), но необходимо учитывать пусковые токи.
3. Проводники и их сечение
   Используйте соответствующие кабели или шины с допустимым сечением до 35 мм² согласно схеме подключения.
4. Монтаж на DIN-рейку
   Убедитесь, что в щите имеется DIN-рейка 35 мм и достаточно места для установки 3 модулей.
5. Температура окружающей среды
   Используйте устройство в условиях, где температура не выходит за пределы -25 … +70 °C, и обеспечьте вентиляцию щита.
6. Соответствие стандартам и нормам
   При выборе и установке руководствуйтесь требованиями стандартов EN 60898-1, IEC, DIN VDE и др.
7. Сервис и тестирование
   После установки обязательно протестируйте работу выключателя в рабочих условиях, проверьте правильность подключения фаз, нейтрали, полярность и надежность контактов.

Автоматический выключатель 3п Hager MCN363 - это надежное решение для защиты трехфазных электросистем с номинальным током 63 А, отключающей способностью 6 кА и характеристикой срабатывания C. Он подходит для различных областей применения - от коммерческих зданий до промышленных объектов. Благодаря стандартному монтажу на DIN-рейку, компактным размерам (3 модуля) и широкому диапазону рабочих условий, он легко интегрируется в ваш электрический щит. При выборе и установке важно учитывать ток короткого замыкания, тип нагрузки и соответствие стандартам.
