Электрощиты (шкафы): Hager Golf (VF218PD)

Описание и преимущества Hager Golf (VF218PD)

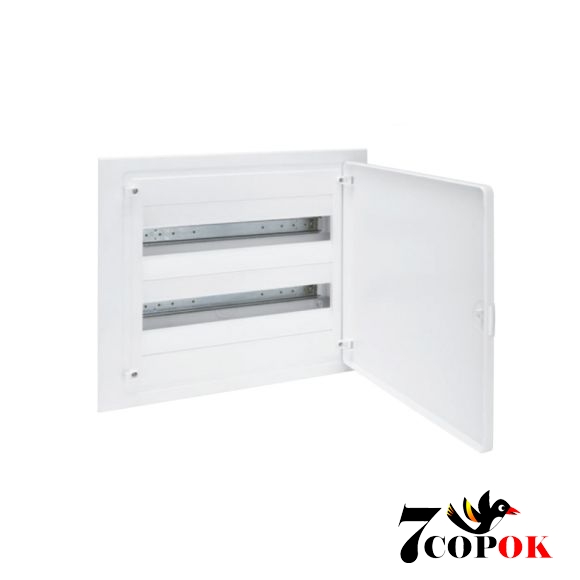

Щит Hager Golf VF218PD - это распределительный встраиваемый (скрытой установки) электрощит на 36 модулей (2 ряда по 18 модулей). Он относится к серии Golf VF от бренда Hager и предназначен для монтажа внутри помещений - в нишу стены.

Этот щит применяется для распределения электрической энергии, установки модульных устройств защиты (автоматов, УЗО, реле) в жилых, офисных или коммерческих проектах, где нужно компактное, эстетичное и функциональное решение.

Технические характеристики и особенности Hager Golf (VF218PD)

• Количество модулей / конфигурация: 36 модулей (2×18)
• Способ монтажа: встраиваемый (скрытая установка)
• Материал корпуса и дверцы: корпус и крышка изготовлены из самозатухающего пластика (изоляционный материал), дверца - непрозрачная белая (поликарбонат)
• Открытие дверцы: на 180 градусов, возможна смена стороны открытия (право/лево) без демонтажа крышки
• Степень защиты (IP): IP30 без дверцы, IP40 - при закрытой дверце
• Класс изоляции: II (класс II)
• Номинальный ток / напряжение изоляции: рассчитан на оборудование до 63 А, изоляционное напряжение 400 В (50 Гц)
• Клеммы N и PE: в комплект входят винтовые шины (клеммы) N и PE по 14 зажимов (1×25 мм² + 6×16 мм² + 7×10 мм²), длина шины 97 мм
• Размеры корпуса: 418 мм в высоту × 460 мм в ширину × 98 мм в глубину
• Ниша под установку: 382 мм × 426 мм × 72 мм
• Дополнительные возможности: корпус имеет вводные вставки с разметкой для кабеля, съемная DIN-рама, возможность установки дополнительных шин (N/PE), крепления для стяжек и компенсатор штукатурки до 4 мм.
• Цвет: белый (RAL 9010)
• Дополнительные характеристики: ударопрочность IK07, испытание раскаленной проволокой (650 °C), соответствие стандартам IEC 60529, UNE EN 61439-3

Преимущества выбора щита Hager Golf VF218PD

• Компактность конструкции - несмотря на два ряда по 18 модулей, щит остаётся достаточно компактным, что важно при монтаже в стену
• Удобство монтажа - DIN-рама на съёмной рамке, регулируемая по горизонтали до 2°, быстрые вводные вставки, возможность перенавесить дверцу без инструментов - такие решения упоминаются на многих ресурсах
• Запас места для кабелей - расстояние между задней стенкой и DIN-рамой обеспечивает удобство прокладки кабельных жгутов, фиксация стяжками
• Гибкость в комплектации - уже включает шины N и PE, комплект заглушек и элементы для крепления, а также возможность добавить дополнительные клеммы при необходимости
• Защита и безопасность - степень защиты IP40 при закрытом положении, испытания на термостойкость, соответствие стандартам безопасности - всё это обеспечивает уверенность в долгосрочной эксплуатации
• Эстетика и аккуратность - белая дверца, минималистичный дизайн, аккуратное оформление кабельных вводов и лаконичный внешний вид

Рекомендации по применению и монтажу

• Перед монтажом уточните размеры ниши: 382 × 426 × 72 мм. Если ниша меньше, потребуется доработка стены.
• При установке важно обеспечить выравнивание рамы и компенсировать слой штукатурки до 4 мм, чтобы DIN-рама была установлена корректно.
• При прокладке кабелей используйте вводные вставки с разметкой - они позволяют аккуратно завести кабель, не повредив корпус щита.
• При необходимости перенавесить дверцу с правой на левую сторону (или наоборот) - это можно сделать без демонтажа самой крышки.
• При расширении системы (например, добавлении модульных устройств) предусмотрите возможность установки дополнительных шин или клемм в оставшееся пространство держателя.
• Учитывайте, что номинальный ток до 63 А - при выборе автоматики и УЗО ориентируйтесь на мощность нагрузки вашей сети.
• После монтажа и настройки, убедитесь, что дверца закрывается без заеданий, а шины N и PE надежно подключены.
