Контактори: Hager 25A, 3НВ+1НЗ, 230В (ESC428S)

Описание и преимущества Hager 25A, 3НВ+1НЗ, 230В (ESC428S)

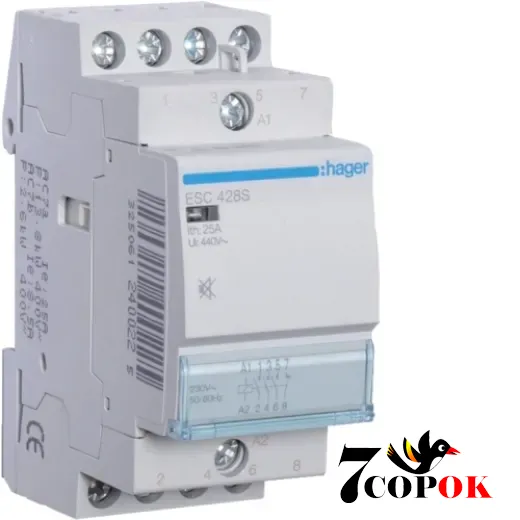

Бесшумный контактор Hager ESC428S - это модульное коммутационное реле с характеристиками 25 А при напряжении управляющей катушки 230 В AC. В конфигурации 3НО + 1НЗ (три нормально открытых + один нормально закрытый контакт) он позволяет реализовать управление реверсивными или сигнальными линиями.

Основные особенности и преимущества
Контактор Hager ESC428S разработан для применения в системах автоматизации освещения, вентиляции, отопления, насосного оборудования и других электрических нагрузок.
Ниже приведены ключевые характеристики и свойства:

• Тип работы: бесшумный контактор
• Номинальный ток коммутации: 25 А
• Катушка управления: 230 В переменного тока
• Конфигурация контактов: 3 нормально открытых + 1 нормально закрытый
• Количество модулей DIN-рейки: 2 модуля (по ширине)
• Стандарт соответствия: EN 61095 (VDE 0660, раздел 102)
• Материал и конструкция соединений: винтовые клеммы для подключения проводников (PZ2 для всех соединений)
• Индикация положения контактов через смотровое окно
• Наличие опций: возможность установки дополнительного контакта или пломбировочной крышки
• Электрический ресурс (для категории AC7a): примерно 30 000 циклов
• Механический ресурс: до 1 000 000 циклов
• Режим нагрузок:
   • Резистивные - категория AC7a
   • Индуктивные - категория AC7b
• Допустимый температурный диапазон: от -10 °С до +50 °С
• Габариты (приблизительно): высота 83 мм, ширина 35,8 мм, глубина 60 мм
• Страна производства / бренд: бренд Hager (Германия), производство - Франция по некоторым данным

Область применения
Контактор ESC428S чаще всего используется там, где необходимо коммутировать линии с нагрузками различного типа:

• лампы накаливания, галогенные лампы
• люминесцентные трубчатые лампы (энергосберегающие, компенсированные или нет, с электронными трансформаторами)
• газоразрядные лампы высокого или низкого давления, металлогалогенные системы
• резистивные нагрузки (нагреватели, обогреватели)
• индуктивные нагрузки (моторы, насосы, компрессоры)
• коммутация линий в системах вентиляции, климат-контроля (кондиционеры), насосного оборудования
• применяется в домашних щитах, офисах, функциональных помещениях, где важно обеспечить минимальный шум при работе реле

При использовании в жилых помещениях бесшумная работа особенно ценится, что делает этот контактор подходящим для установки рядом с зонами пребывания людей (коридоры, комнаты, распределительные щиты).

Монтаж, подключение, совместимость
Монтаж ESC428S выполняется на DIN-рейку - он занимает два модуля по ширине. Все соединения осуществляются через винтовые клеммы, обеспечивающие надежное электрическое подключение. Отвертка PZ2 подходит для всех контактов.
При подключении силовой части рекомендуется соблюдать допустимое сечение проводников (согласно техническим данным) - для двойного кабеля, гибкого кабеля с наконечником и других типов.
Возможность установки дополнительных контактов или пломбировочных крышек позволяет гибко изменять функциональность в модульной схеме.

Преимущества для покупателя
Пользователь, выбирая именно Hager ESC428S, получает:

• минимальный уровень шума при коммутации
• удобство монтажа в щитах благодаря модульному формату
• возможность гибкого применения в сложных комбинациях благодаря 3НО+1НЗ
• индикацию состояния контактов, упрощающую диагностику
• долговечность механического ресурса до миллиона циклов
• стабильную работу с различными типами нагрузок (резистивные, индуктивные)
• соответствие стандартам и сертификация (EN 61095)

Необходимо соблюдать технический диапазон температур, избегать перегрузок по току, обеспечивать правильное подключение и заземление. Важно учитывать, что в спецификациях корпус контактного аппарата может быть отмечен как «снят с производства» на некоторых ресурсах (например, в характеристиках ESC428S) - стоит уточнить наличие и гарантию перед заказом.

Бесшумный контактор Hager ESC428S (25A, 3НО+1НЗ, 230 В) - это надежное решение для автоматизации электрических цепей, особенно там, где важна тихая работа, компактность монтажа и возможность работы с разнообразными нагрузками. Правильно подобранный контактор этого класса обеспечивает стабильную работу освещения, вентиляции, насосов и других элементов инженерных систем.
