Контактори: ETI CEM 15CK.02N 15 кВАр, 400-440V

Описание и преимущества ETI CEM 15CK.02N 15 кВАр, 400-440V

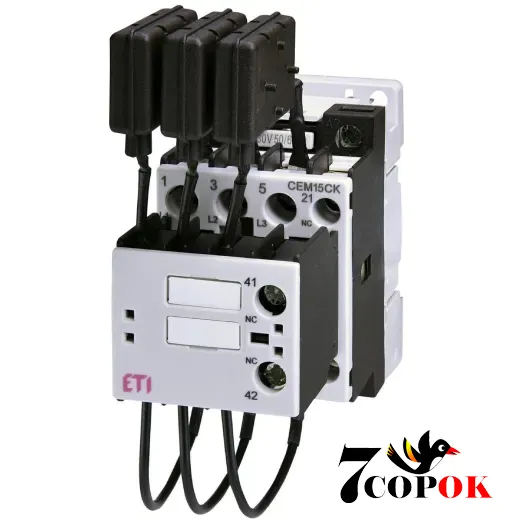

Контактор CEM 15CK.02N от ETI - специализированное силовое электромагнитное реле, предназначенное для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Обеспечивает надёжную работу в сетях с напряжением 400-440 V, способен передавать номинальную мощность 15 кВАр, что делает его оптимальным выбором для промышленного и коммерческого применения.

Ключевые характеристики

• Номинальная мощность: 15 кВАр при 400 V, категория AC‑6b для батарей конденсаторов.
• Напряжение питания катушки: 230 V AC - стандартное значение для управляющих цепей.
• Номинальный коммутируемый ток: примерно 22 A при 400 V.
• Контактная схема: 3 NO (силовые) + 1-2 NC (дополнительные размыкающие) контакты с токограничивающими элементами.
• Монтаж: корпусной вариант - на DIN-рейку или монтажную панель.
• Рабочий температурный диапазон: -25 °C … +55 °C.
• Степень защиты: IP20 (в соответствии со стандартами электрощитов).
• Вес: ~0,325-0,465 кг.

Конструктивные особенности и работа

1. Встроенные токограничители - вспомогательные NC-контакты замыкаются до силовых, стабилизируя пусковой ток (до 250 раз выше номинального), что защищает батарею конденсаторов и контактор от перегрузок.
2. Компактность - компактный дизайн позволяет использовать в узких распределительных щитах или сборках, легко крепится на DIN-рейку или панель.
3. Конструкция без теплового реле - обеспечивает упрощённую эксплуатацию в системах компенсации без дополнительных компонентов.

Преимущества для пользователя

• Защита и стабильность работы: эффективное ограничение пусковых токов предотвращает всплески, снижает потери и негативное воздействие на сеть.
• Долговечность: продуманная конструкция и медные контакты гарантируют стойкость к частым коммутациям.
• Простота монтажа: быстрая фиксация на DIN-рейке или монтажной панели без дополнительного оборудования.
• Универсальность применения: подходит для АСКУЭ, систем компенсации, электродвигателей, трансформаторных подстанций, офисных и торговых комплексов.

Сценарии использования

• Автоматические установки компенсации: ступенчатая компенсация реактивной мощности, контроль коэффициента мощности.
• Промышленный сектор: защита электродвигателей, трансформаторов и линий от перегрузок и дисбалансов.
• Коммерческие и жилые объекты: оптимизация расходов на электроэнергию, предотвращение штрафов за превышение реактивной мощности.


  Рекомендации по монтажу и эксплуатации

• Монтаж осуществляется на 35 мм DIN-рейку или на монтажную панель с учётом вентиляции.
• Убедитесь, что катушка подключена к 230 V AC с соблюдением полярности.
• Периодически проверяйте состояние параллельных контактов: очищайте и затягивайте клеммы.
• При повышенной температуре рекомендуется организовать пассивное охлаждение щита.

Контактор CEM 15CK.02N - это надёжный инструмент для тех, кто ищет качественную коммутацию батарей конденсаторов. С номиналом 15 кВАр, током до 22 A, встроенным ограничением пусковых токов, гибким монтажом и широким рабочим диапазоном он идеально подходит для систем компенсации реактивной мощности и электроавтоматики. Обеспечит экономию бюджета, продлит срок службы оборудования и стабилизирует параметры сети.
