Контактори: ETI CEM 20CK.01N 20 кВАр, 400-440V

Описание и преимущества ETI CEM 20CK.01N 20 кВАр, 400-440V

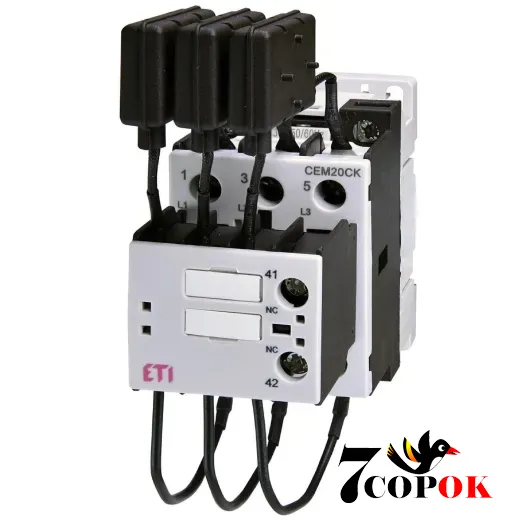

Контактор CEM 20CK.01N - это электромагнитный контактор ETI (Словения), созданный специально для надёжной и безопасной коммутации батарей конденсаторов в системах компенсации реактивной мощности. Его ключевая особенность - номинальная мощность 20 кВАр при напряжении 400-440 V, управляющая катушка на 230 V AC и одна вспомогательная контактная группа NC (1NC) для обеспечения надёжной обратной связи.

Ключевые технические характеристики:

• Номинальная мощность: 20 кВАр при 400 V 50 Hz
• Напряжение катушки: 230 V AC
• Вспомогательные контакты: 1 NC (иногда со съёмным токограничивающим элементом)
• Коммутируемый ток: около 29 A
• Монтаж: DIN-рейка TN35 или монтажная панель
• Габариты и вес: приблизительно 120×45×100 мм, вес ≈ 0,34 кг
• Температурный диапазон: от -25 °C до +55 °C
• Степень защиты: IP20

Особенности использования и преимущества

Контактор CEM 20CK.01N разработан для систем компенсации реактивной мощности - автоматических или ручных. Он:

• Имеет встроенную функцию ограничения тока, снижающую пусковые токи конденсаторов, защищая контакты и увеличивая срок службы.
• Повышает стабильность и безопасность электрических сетей, уменьшая гармонические искажения и провалы напряжения.
• Предназначен для работы с батареями конденсаторов мощностью 20 кВАр, но совместим с другими моделями серии CEM CK (10-70 кВАр).
• Имеет несколько вариантов монтажа: универсальная DIN-рейка или монтажная панель, что упрощает установку в разных щитовых решениях.

Кратко о преимуществах

• Надёжное управление батареями конденсаторов мощностью 20 кВАр
• Защита от перегрузок благодаря NC-контакту с ограничением тока
• Универсальный монтаж на DIN-рейку или панель
• Полный температурный диапазон - от -25 до +55 °C
• Компактный корпус, вес всего 0,34 кг

Где чаще всего используется

• Промышленные установки - для минимизации потерь энергии, снижения расходов на реактивную мощность, избежания штрафов
• Коммерческие здания - ТЦ, офисы, где важна стабильность электропитания
• Жилые комплексы - в системах компенсации энергопотребления на уровне 20 кВАр
• Системы калибровки коэффициента мощности (cos φ) - как ключевой элемент ступенчатого подключения батарей

Монтаж и эксплуатация

• Установить на стандартную DIN-рейку TN35 или монтажную панель
• Подключение катушки 230 V AC, основных контактов (3 NO) и NC-вспомогательного
• Использовать в системах компенсации реактивной мощности
• Соблюдать температурные условия - от -25 до +55 °C
• Проверять состояние контактов - благодаря ограничителю тока срок службы увеличивается

Документация

• Серия CEM CK-N охватывает номиналы от 10 до 70 кВАр
• В комплекте - техническая и сертифицированная документация, 3D-модель, сертификат ЕС (как указано на официальном сайте ETI)

Контактор CEM 20CK.01N от ETI - это отличное решение для эффективных систем компенсации реактивной мощности. Благодаря мощности 20 кВАр, напряжению 400-440 V, удобству монтажа, защите от пусковых токов и поддержке при экстремальных температурах он гарантирует стабильную и безопасную работу систем батарей конденсаторов. Оптимальный выбор для инженеров, электриков и проектировщиков, ценящих качественные компоненты в промышленных, коммерческих и жилых установках.
