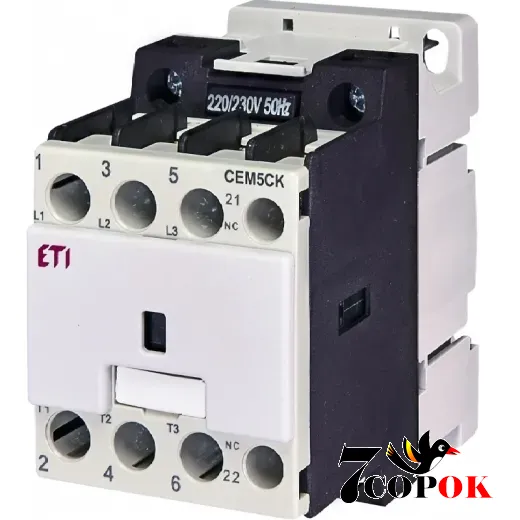

Контактори: ETI CEM 5CK.01 5 кВАр, 400-440V

Описание и преимущества ETI CEM 5CK.01 5 кВАр, 400-440V

Контактор CEM 5CK.01 - надежное решение для коммутации батарей конденсаторов в промышленных и коммерческих установках компенсации реактивной мощности. Разработанный словенской компанией ETI специально для задач, связанных с регулированием коэффициента мощности по категории AC-6b, этот контактор демонстрирует высокую эффективность и износостойкость при интенсивных циклах включения-выключения.

Ключевые характеристики ETI CEM 5CK.01 5 кВАр, 400-440V

• Номинальная мощность конденсатора:

  • 5 кВАр при 400-440 V

  • 5,5 кВАр при 500-550 V
  • 7,5 кВАр при 660-690 V
• Напряжение управляющей катушки: 230 V AC
• Номинальный рабочий ток: ~7,2-7,3 A (AC-6b)
• Изоляционное напряжение: 690 V
• Импульсная стойкость: 8 kVimp
• Дополнительные контакты: 1 размыкающий (1 NC) + 3 основных (3 NO)
• Монтаж: DIN-рейка или монтажная панель
• Температурный диапазон: −25…+55 °C
• Степень защиты от пыли и прикосновений: IP20
• Масса: ~0,25 кг
• Частота коммутаций: до 240 операций в час, ресурс - до 100 000 циклов

Технологические особенности

1. Специализированная конструкция для компенсации реактивной мощности
   Контакторы серии CEM CK предназначены для демпфирования пусковых токов, которые могут в 250 раз превышать номинальные при включении конденсаторных блоков.
2. Двухступенчатая система контактов
   Благодаря параллельным вспомогательным и основным контактам с встроенными токоограничителями контактор эффективно снижает пусковой ток, что продлевает срок службы электрооборудования.
3. Надежная коммутация
   Отсутствие тепловых реле, защита по системе IP20, легко обрабатываемый пластик и прочная конструкция делают этот контактор пригодным для эксплуатации в сложных условиях.
4. Гибкий монтаж
   Возможность установки как на DIN-рейку, так и на монтажную панель обеспечивает простую интеграцию в шкафы управления и щиты.

Преимущества перед аналогами

• Оптимальный баланс между массой (0,25 кг), габаритами (72×45×71 мм) и мощностью
• Специализированный дизайн для компенсационных схем, гарантирующий стабильное включение без перегрузки
• Устойчив к условиям сети, работает при температуре от −25° до +55° C
• Легкая интеграция благодаря стандартному монтажу и прочной конструкции

Рекомендации по монтажу

• Установка подходит для щитов с монтажной планкой типа DIN-рейка или в монтажные панели.
• При отсутствии фазного реактора рекомендуется выбирать контактор с запасом по мощности (> номинала батареи конденсаторов) для компенсации температурных воздействий.
• Следует предусмотреть тепловую защиту на стороне силовой цепи, так как контактор не оснащён встроенным тепловым реле.

Кому подходит этот контактор?

Потенциальные пользователи:

• проектировщики компенсационных систем
• электромонтажные службы
• промышленные предприятия, использующие системы регулирования реактивной мощности
• поставщики электротехнических комплектующих

Контактор CEM 5CK.01 ETI - это специализированный силовой контактор для коммутации батарей конденсаторов мощностью 5 кВАр при 400-440 V. Оснащён двухступенчатой системой с токоограничением, предназначен для интенсивного режима работы (AC-6b), выдерживает до 100 000 циклов коммутации. Рабочий температурный диапазон −25…+55 °C и защита IP20. Подходит для установки в щиты с DIN-рейкой, обеспечивает надёжную компенсацию реактивной мощности без перегрузки сети. Идеальный выбор для автоматизированных систем КРП, промышленных установок и сервисных решений.
