Контактори: Hager 25A, 3НВ, 230В (ESC325)

Описание и преимущества Hager 25A, 3НВ, 230В (ESC325)

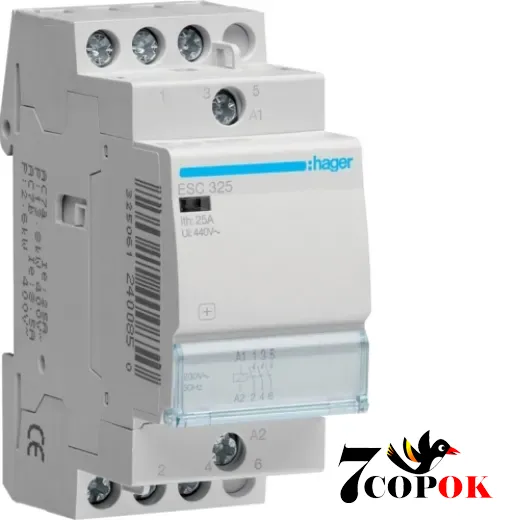

Контактор Hager ESC325 - модульный силовой контактор на 2 модуля для монтажа на DIN-рейку, предназначенный для дистанционного переключения переменного тока в бытовых и коммерческих электрощитах. Номинальный ток коммутации - 25 A, управляющая катушка рассчитана на 230 В переменного тока, контакты выполнены в конфигурации 3 нормально открытых (3НО), что делает устройство удобным для управления тремя фазами или группами нагрузок.

Характеристики

• Тип: модульный контактор Hager серии ESC.
• Номинальный ток: 25 A.
• Количество контактов: 3 (3НО - три нормально открытых).
• Управляющее напряжение: 230 В AC, 50/60 Гц.
• Ширина на DIN-рейке: 2 модуля (17,5 мм × 2).
• Класс стандарта: EN 61095 (VDE 0660).

Дополнительные технические сведения

• Напряжение изоляции: до 440 В; импульсная стойкость Uimp ≈ 4 000 В.
• Рекомендуемое сечение провода: гибкий 1-6 мм², жесткий 1-10 мм².
• Категория применения: AC7a / AC7b - подходит для резистивных и индуктивных нагрузок (освещение, нагревательные элементы, вентиляторы, приводы).
• Возможность установки дополнительных контактов и пломбировочных крышек; индикатор положения контактов для быстрой диагностики.

Особенности эксплуатации и области применения

• Управление освещением и группами ламп в жилых и коммерческих помещениях.
• Управление тепловыми контурами и обогревателями.
• Автоматическое включение/отключение вентиляции и бытовых приводов.
• Возможно использование в схемах распределения для управления несколькими линиями одновременно.
  Эти сценарии применения подтверждаются описаниями продукции в интернет-магазинах и технических каталогах Hager.

Преимущества конструкции

• Компактность: занимает всего 2 модуля на DIN-рейке, что позволяет экономить место в щите.
• Удобство монтажа: все крепления и клеммы рассчитаны на стандартные инструменты (PZ2).
• Надежность контакта: используются материалы и технологии, обеспечивающие большой ресурс коммутации.
• Индикация положения контактов упрощает эксплуатацию и обслуживание.

Монтаж, совместимость и рекомендации

• Устанавливать на стандартную DIN-рейку; оставлять небольшой интервал между контактами для теплоотвода или использовать проставку при групповом монтаже.
• Подбирать сечение и тип проводников согласно указанным значениям, фиксировать клеммы PZ2.
• При проектировании щита учитывать номинальный ток и категорию применения для выбора корректной защиты (автоматы, УЗО).

Контактор Hager ESC325 (25A, 3НО, 230В) - компактное модульное решение для коммутации освещения, отопления, вентиляции и других бытовых или коммерческих нагрузок. Наличие трёх нормально открытых контактов, управление 230 В и ширина всего 2 модуля делают его удобным вариантом для щитов ограниченного размера, а соответствие стандарту EN 61095 и технические параметры обеспечивают совместимость с типовыми электрическими схемами.
