Контактори: Hager 40A, 3НВ+1НЗ, 230В (ESC443)

Описание и преимущества Hager 40A, 3НВ+1НЗ, 230В (ESC443)

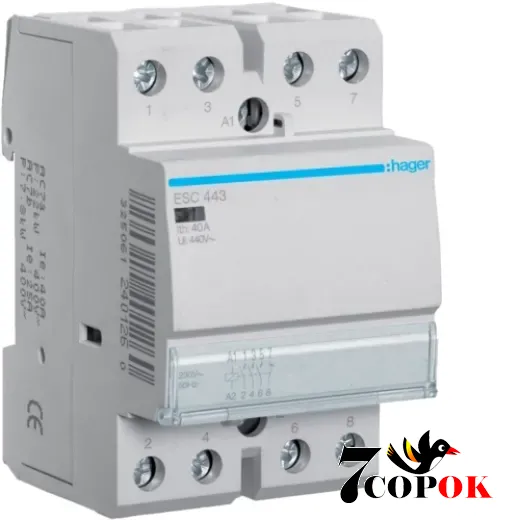

Контактор Hager ESC443 - это модульный стандартный контактор 3 NO + 1 NC с номинальным током 40 А и катушкой на 230 В переменного тока. Он предназначен для коммутации нагрузок в электрических сетях, системах освещения, вентиляции, отопления и управления электроприводами. В конструкции учтены требования промышленного и бытового применения.

Основные характеристики (технические параметры)

• Номинальный ток: 40 А
• Напряжение управления (катушка): 230 В AC, частота 50 Гц
• Конфигурация контактов: 3 нормально открытых (3НО, 3NO) + 1 нормально закрытый (1НЗ, 1NC)
• Количество модулей DIN: 3 модуля
• Напряжение изоляции (Ui): 440 В
• Импульсная стойкость (Uimp): 4 кВ
• Потребляемая мощность / рассеивание при номинальном токе: около 11,8 Вт
• Количество механических операций: 100 000 циклов
• Количество электрических циклов (под нагрузкой): 30 000 циклов
• Рабочая температура: от -10 °C до +50 °C
• Температура хранения / транспортировки: от -40 до +80 °C
• Габариты: высота 85 мм, ширина 54 мм, глубина 60 мм
• Подключение проводников: гибкие 1,5-16 мм², жёсткие 1,5-25 мм²
• Категории применения: AC7a (лампы, резистивные нагрузки) и AC7b (индуктивные)
• Монтаж: на DIN-рейку, с винтовыми клеммами (PZ2)
• Стандарт: EN 61095
• Корпус: пластиковый, степень защиты IP20

Где применяется и для чего подходит

Контактор Hager ESC443 широко используется для управления следующими элементами:

• освещение (лампы накаливания, галогенные, люминесцентные, энергосберегающие)
• газоразрядные лампы (ртутные, натриевые, металлогалогенные)
• нагревательные элементы, электрокотлы, обогреватели
• системы вентиляции, кондиционирования
• электродвигатели малой и средней мощности
• централизованные системы управления и автоматики

Благодаря комбинации 3НО + 1НЗ этот контактор может использоваться в схемах с обратным управлением или блокировками, где требуется один нормально закрытый контакт для контроля или блокировки.

Преимущества модели ESC443 этого типа

• Компактный модульный дизайн (3 модуля) позволяет экономить место в распределительных щитах
• Поддержка широкого диапазона сечений проводов - подходит для различных типов кабелей
• Работает с лампами, индуктивными и резистивными нагрузками (AC7a / AC7b)
• Высокая электрическая и механическая долговечность
• Соответствие европейскому стандарту EN 61095
• Возможность установки вспомогательного контакта или пломбировочной крышки
• Предусмотрена проставка LZ060 для предотвращения теплового влияния при установке контакторов вплотную

Что учитывать перед покупкой

• Совместимость с нагрузками - соответствие категориям AC7a / AC7b
• Необходимость установки проставки LZ060, если контакторы будут установлены рядом
• Наличие дополнительных контактов или возможность их установки
• Температурный режим - устройство работает в диапазоне -10…+50 °C
• Соответствие сечения кабеля требованиям подключения
• Достаточное место в щите - требуется 3 модуля
• Соответствие стандарту EN 61095

Контактор Hager ESC443 - это модульный контактор 3NO + 1NC с номинальным током 40 А и напряжением управления 230 В. Он обеспечивает коммутацию электрических цепей освещения, отопления, вентиляции и двигательных нагрузок, поддерживает категории AC7a и AC7b, устанавливается на DIN-рейку, занимая три модуля. Его технические характеристики - высокая импульсная стойкость 4 кВ, изоляционное напряжение 440 В, потребляемая мощность 11,8 Вт - делают его надёжным выбором для схем автоматизации.
