Контактори: Hager 63A, 2НВ, 230В (ESC263)

Описание и преимущества Hager 63A, 2НВ, 230В (ESC263)

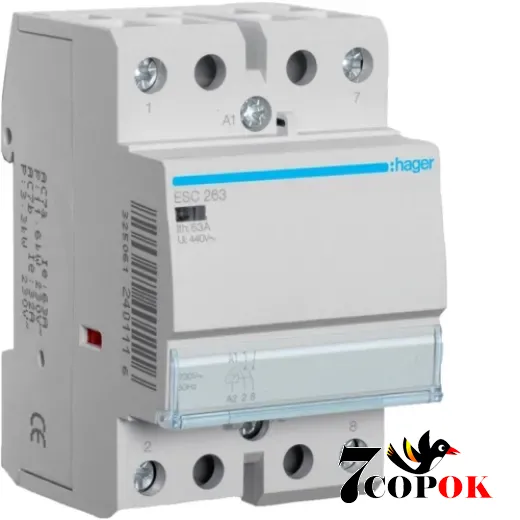

Описание продукции - контактор Hager ESC263, номиналом 63 А, с 2 нормально разомкнутыми контактами (2NO) и катушкой на 230 В.

Основные характеристики

• Номинальный ток: 63 А (обозначение "63A").
• Контакты: 2 нормально разомкнутые (2NO).
• Напряжение катушки (управление): 230 В переменного тока (AC 50 Гц).
• Встроенная модульная конструкция: занимает 3 модуля DIN-монтажа или шириной 3 модуля.
• Рабочий температурный диапазон: от примерно -10 °C до +50 °C.
• Класс напряжения и категория применения: AC-7a / AC-7b (для лёгких и индуктивных нагрузок).
• Механическая износостойкость: до 100 000 механических операций, электрическая износостойкость - до 30 000 циклов.
• Потери мощности при токе IN: около 11,50 Вт.
• Импульсное перенапряжение (Uimp): примерно 4 кВ.
• Минимальные площади сечений для подключения проводов:

  • Гибкий провод: 1,5-16 мм²

  • Жёсткий провод: 1,5-25 мм²

Преимущества и особенности

• Модульная конструкция позволяет легко интегрировать контактор в щитовую систему на DIN-рейку вместе с другими модульными устройствами.
• Благодаря двум NO-контактам (2NO), ESC263 может управлять двумя цепями или использоваться в схемах с двойной нагрузкой.
• Категории AC-7a и AC-7b делают контактор подходящим как для резистивных, так и для индуктивных нагрузок, например, для освещения, вентиляторов, электрических нагревательных элементов.
• При установке нескольких контакторов рядом могут возникать тепловые влияния - производители рекомендуют использовать прокладку LZ060 для уменьшения взаимного нагрева.
• Стандартные контактные соединения рассчитаны под крестовую отвёртку PZ2, что упрощает монтаж на DIN-рейку.
• Соответствие стандарту EN 61095 подтверждает сертификацию для применения в бытовых и промышленных системах.

Сферы применения

• В системах освещения (включение/выключение больших групп светильников)
• В отопительных сетях для управления электрическими нагревательными элементами
• В вентиляционных системах для дистанционного включения воздухообменников
• В малых электродвигателях или приводах с необходимостью коммутации 230 В
• В распределительных щитах для централизованного управления нагрузками
• В схемах автоматизации в быту или малой промышленности

Указания по монтажу и эксплуатации

• Перед монтажом обязательно отключить питание сети.
• Рекомендуется использовать прокладку LZ060, если контакторы устанавливаются плотно друг к другу.
• Монтаж проводников осуществлять по схеме, соблюдая допустимые сечения (1,5-16 мм² гибкий, 1,5-25 мм² жёсткий).
• Подключение проводов выполнять отвёрткой PZ2.
• Убедиться, что температура окружающей среды не превышает пределы эксплуатации (-10…+50 °C).
• При запуске включать нагрузку постепенно, особенно в индуктивных схемах.
