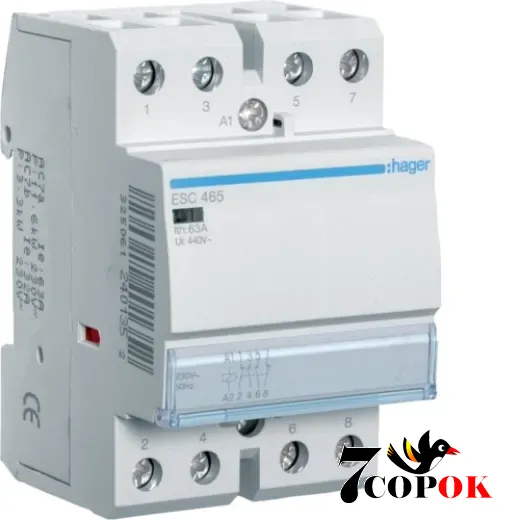

Контактори: Hager 63A, 2НВ+2НЗ, 230В (ESC465)

Описание и преимущества Hager 63A, 2НВ+2НЗ, 230В (ESC465)

Контактор Hager ESC465 - это электромагнитный модульный коммутатор, предназначенный для дистанционного включения и выключения электрических цепей с нагрузкой до 63 А. Его основная задача - замыкать или размыкать контакты под управлением катушки на 230 В переменного тока (AC). Он сочетает в себе два нормально открытых (Н.О., англ. NO) и два нормально закрытых (Н.З., англ. NC) контакта, что обеспечивает гибкость в схемах управления.

Основные характеристики

• Номинальный ток (I_th при 40 °C): 63 А
• Напряжение катушки (управление): 230 В AC
• Частота: 50/60 Гц
• Конфигурация контактов: 2Н.О. + 2Н.З.
• Модульность: занимает 3 модуля по 17,5 мм каждый (≈ 52,5 мм ширины)
• Максимальное напряжение изоляции: 440 В
• Импульсное перенапряжение (U_imp): 4 кВ
• Электрический ресурс в режиме AC7a: ≈ 30 000 циклов
• Механическая износостойкость: до 1 000 000 циклов
• Мощность втягивания катушки: 60 ВА, удержания - 7 ВА
• Время срабатывания втягивания: ~20 мс, отпускания: ~20 мс
• Диапазон монтажа проводников: 4…25 мм² (силовые контакты)
• Рабочая температура: от −10 °C до +50 °C
• Температура хранения: от −40 °C до +80 °C
• Категории применения: AC1 / AC7a / AC3 / AC7b
• Защита (рекомендуется): автоматический выключатель типа C 63 А, стойкость к коротким замыканиям до ~3 кА
• Монтаж: на DIN-рейку, крепление PZ2 под отвертку
• Стандарт соответствия: EN 61095 (также упоминается VDE 0660, раздел 102)
• Дополнительные аксессуары: возможность добавления дополнительного контакта, пломбировочных крышек, применение проставки LZ060 для уменьшения теплового влияния

Области применения

Контактор ESC465 используется в следующих случаях:

• Управление освещением в жилых, коммерческих и промышленных установках
• Автоматическое включение/выключение систем вентиляции, климат-контроля
• Регулирование работы тёплых полов, электрокотлов и отопительного оборудования
• Коммутация линий с люминесцентными, LED, галогенными и газоразрядными источниками света
• Коммутация резистивных и индуктивных нагрузок в схемах категорий AC7a / AC7b

Преимущества

• Мощность и максимальный ток (63 А дают запас по нагрузке)
• Конфигурация контактов (2Н.О. + 2Н.З. обеспечивает гибкость для разных схем)
• Надёжность и эксплуатационный ресурс (электрические циклы)
• Время срабатывания и потери в катушке
• Совместимость с DIN-рейками и модульной конструкцией
• Соответствие стандартам (EN 61095, VDE)
• Возможность установки дополнительных элементов (дополнительные контакты, пломбы)
• Температурные пределы работы и возможность эксплуатации при отрицательных температурах

На что обратить внимание перед покупкой

• Убедиться, что схема электроснабжения поддерживает установку 4-контактного контактора
• Проверить, достаточно ли тока 63 А для текущей или будущей нагрузки
• Убедиться, что в щите есть место под 3 модуля / 52,5 мм
• Проверить наличие аксессуаров: запасные контакты, крышки, проставки для уменьшения теплового влияния
• Учесть температурный режим среды установки (не ниже −10 °C)
• Уточнить гарантию от производителя или продавца (обычно 12 или 24 месяца)
• Проверить, соответствует ли схема подключения (силовые контакты, катушка) вашим проектным чертежам

Контактор Hager ESC465 63А 2Н.О.+2Н.З. 230В - это продуманное решение для автоматизации коммутации нагрузок средней мощности. Благодаря гибкой конфигурации контактов, модульному форм-фактору и надёжности он подходит для установки в щитах освещения, вентиляции, отопления и других системах управления.
