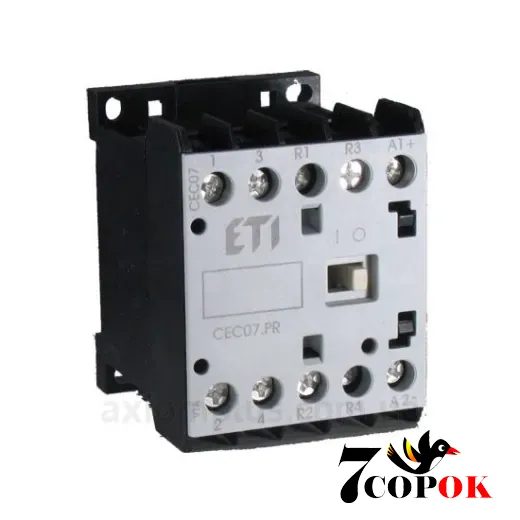

Контактори: ETICEC 09.10-230V-50/60Hz (9A; 4kW; AC3)

Описание и преимущества ETICEC 09.10-230V-50/60Hz (9A; 4kW; AC3)

Контактор мініатюрний CEC 09.10 230V 50/60 Hz від бренду ETI - це компактний електромагнітний комутаційний пристрій, призначений для дистанційного вмикання й вимикання електродвигунів, навантажень змінного струму, керування освітленням або іншими електричними ланцюгами. У каталозі ETI він має артикул 004641066 (). Пристрій виконано в малогабаритному форм-факторі, із номінальними характеристиками, які підходять для промислових і побутових електромереж.

Контактор не має вбудованого теплового реле, не має захисного корпусу (тобто “без оболонки”), і оснащений катушкою керування на 230 В змінного струму (). Він нереверсивний за типом роботи ().

Технічні характеристики

• Номінальний струм для навантаження типу AC-3 при 400 В: 9 А ()
• Номінальна потужність для двигуна при AC-3 (400 В): 4 кВт ()
• Струм для навантаження AC-1: 20 А ()
• Номінальна робоча напруга керуючої котушки: 230 В змінного струму (50/60 Hz) ()
• Напруга ізоляції: до 690 В ()
• Імпульсна стійкість ізоляції: 4 кВ ()
• Частотний діапазон роботи котушки: 25-400 Гц ()
• Ступінь захисту (силові контакти та допоміжні): IP20 ()
• Робочий температурний діапазон: від -25 °C до +55 °C ()
• Механічна зносостійкість: до 10 мільйонів циклів ()
• Максимальна кількість додаткових блок контактів: до 5 ()
• Додатковий контакт: 1 НЗ або 1 замикальний (1 NO) ()
• Розміри приблизно: ширина ~ 48 мм, висота ~ 60 мм, глибина ~ 54 мм ()
• Модульне виконання (монтаж на DIN-рейку 35 мм) ()

Функції, особливості та переваги застосування

• Підтримка режимів навантаження AC1, AC3 і AC15, тобто він підходить для різних типів навантажень - від простих резистивних до електродвигунів ()
• Котушки AC і DC серії CEC мають однаковий габарит, що спрощує уніфікацію у схемах ()
• Низьке споживання втягуємістьного струму котушки у втягнутому стані, що зменшує втрати в схемі керування ()
• Простота монтажу й повна лінійка аксесуарів - блоки додаткових контактів, механічні блокування, приставки ()
• Компактність конструкції, що корисно для щитових схем з обмеженим простором
• Відповідність міжнародним стандартам: IEC/EN 60947 (60 947), DIN VDE 0660, UL, CSA ()
• Надійна комутація при частотах 50/60 Hz
• Можливість роботи при високих частотах керування (до 400 Гц)
• Повна сумісність з тепловими реле, що дозволяє створити захищену систему керування двигуном

Ці переваги дозволяють використовувати контактор CEC 09.10 для керування:

• асинхронними двигунами (побутовими, дрібними промисловими) до 4 кВт
• навантаженнями світлотехніки
• електромагнітними приводами
• схемами автоматики та дистанційного керування
• там, де потрібні компактні габарити й точне керування

Сфери застосування

Контактор CEC 09.10 активно застосовують у різних електромонтажних рішеннях:

• щитові шафи керування
• системи автоматизації (PLC-контролери, автоматика виробничих ліній)
• системи освітлення й управління лампами, прожекторами
• системи вентиляції, насосного обладнання, компресорів малої потужності
• установки з обмеженим простором у шафах керування
• резервні системи й комбіновані системи з розподілу навантажень

Контактор мініатюрний CEC 09.10 230V 50/60 Hz (9 A; 4 kW; AC3) ETI - це компактний електромагнітний модуль, призначений для керування електродвигунами, освітленням або іншими змінними навантаженнями у схемах автоматики. Його котушка керування працює на 230 В змінного струму, частота - 50/60 Hz, що робить його універсальним для стандартних мереж. Номінальний струм у режимі AC-3 становить 9 А, а максимальна потужність двигуна при 400 В - 4 кВт. У режимі AC-1 він витримує навантаження до 20 А.

Контактор має ізоляцію до 690 В, імпульсну стійкість 4 кВ, а його котушка може функціювати при частотах до 400 Гц у діапазоні 25-400 Гц. Конструкція передбачає ступінь захисту IP20, що підходить для монтажу в щитових шафах, де забезпечено іншу захисну оболонку. Пристрій витримує до 10 млн механічних циклів, що гарантує довготривалу роботу без втрат продуктивності.

Серія CEC ETI відзначається тим, що контактори з котушками на змінний і постійний струм мають однакові габарити, що спрощує уніфікацію у модульних системах. Контактор CEC 09.10 підтримує режими навантаження AC1, AC3, AC15 - тобто підходить і для резистивних, і для індуктивних навантажень. Його компактна конструкція, низьке енергоспоживання котушки в стані втягування й зручний монтаж роблять його зручним для щитових схем, де простір обмежений.

Типова конфігурація - 3 основні нормально розімкнуті контакти (3 NO), плюс можливість підключати один додатковий контакт (1 NO). Контактор не містить вбудованого теплового реле, що дає змогу комбінувати його з відповідними зовнішніми захисними модулями. Він не є реверсивним - тобто служить лише для вмикання/вимикання в одному напрямку.

Розміри: ширина приблизно 48 мм, висота - 60 мм, глибина - 54 мм, монтаж - на 35 мм DIN-рейку. Пристрій займає менше місця і підходить для компактних щитових установок. Наприклад, у торгових оголошеннях часто вказують, що CEC 09.10 розміщується в 2,5 модулі (2,5×17,5 мм) ().

Завдяки таким параметрам контактор широко використовується у промислових та побутових системах: управління насосами, вентиляторами, компресорами, освітлювальними схемами, системами автоматики, щитовими панелями. Сумісність із повним набором аксесуарів ETI (блоки контактів, механічні блокування) дозволяє гнучко конфігурувати модульні рішення для конкретних задач.
