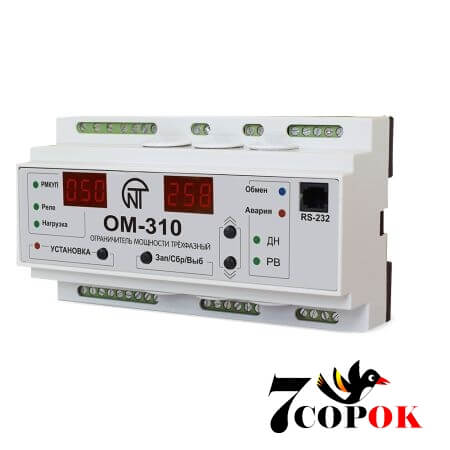

Ограничитель мощности ОМ-310 предназначен для отключения нагрузки при превышении потребителем заданного уровня активной мощности в соответствии с выбранным алгоритмом работы.
ОМ-310 осуществляет:
- контроль активной мощности, потребляемой потребителем (нагрузкой) в трехфазных сетях;
- полное отключение питания потребителя (нагрузки) при превышении активной мощностью установленного значения основного порога (значение основного порога задается пользователем);
- частичное отключение питания потребителя (нагрузки) при превышении активной мощностью установленного значения дополнительного порога (значение дополнительного порога задается пользователем);
- защиту потребителя при некачественных параметрах электрической сети;
- измерение и индикацию параметров трехфазной электрической сети (действующих значений фазных и линейных напряжений; напряжений прямой, обратной и нулевой последовательностей; действующих значений фазных токов; потребляемой нагрузкой активной, реактивной и полной мощности, косинуса фи)
- оповещение об аварийных ситуациях;
- дистанционное подключение и отключение нагрузки по интерфейсу RS-232/RS485 или внешним выключателем.
ОМ-310 обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 450 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.
ОМ-310 обеспечивает защиту потребителя:
- от некачественного сетевого напряжения (при недопустимых скачках напряжения, обрыве фаз, нарушении чередования и слипании фаз, перекосе линейных напряжений);
- от превышения заданного максимального тока по любой из фаз нагрузки;
- по токам утечки на «землю».
По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения (далее по тексту АПВ) нагрузки.
ОМ-310 обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
В ОМ-310 пользователь может выбрать назначение дополнительного (функционального) реле и использовать его:
- для сигнализации аварийных ситуаций;
- для подключения пускателя дополнительной нагрузки;
- в качестве реле времени;
- для сигнализации превышения реактивной мощности;
- для сигнализации превышения активной мощности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания: трехфазное 380В 50 Гц
Частота сети, Гц 48-62
Диапазон номинальных мощностей нагрузки (при работе от встроенных трансформаторов
тока), кВт
3-30
Погрешность определения порога срабатывания по мощности, не более, в % от номинальной 5
Погрешность определения порога срабатывания по току, не более, в % от номинального 2
Погрешность определения порогов по напряжению, не более, В 3
Погрешность определения перекоса фаз по напряжению, не более, В 3
Напряжение, при котором сохраняется работоспособность:
- фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В 180
-линейное, при питании от трех фаз не более, В 450
Аналоговые входы
- вход для подключения дистанционного выключателя
- три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный)
-вход для подключения дифференциального токового трансформатора (трансформатора
нулевой последовательности)
Основные выходы
реле нагрузки - две группы перекидных контактов - 8 А 250 В при cos φ=1;
функциональное реле - одна группа перекидных контактов - 16 А 250 В при cos φ=1
(назначение реле задается пользователем);
Потребляемая мощность (под нагрузкой), не более, ВА 5,0
Масса, не более, кг 0,5
Габаритные размеры ( рис.1.1) девять модулей типа S
Монтаж на стандартную DIN-рейку 35 мм
Положение в пространстве произвольное
Модель: | Новатек-Электро ОМ-310 |
---|---|
Тип: | DIN-рейка |
