Ограничители перенапряжения: Eaton SPCT2-280/3

Описание и преимущества Eaton SPCT2-280/3

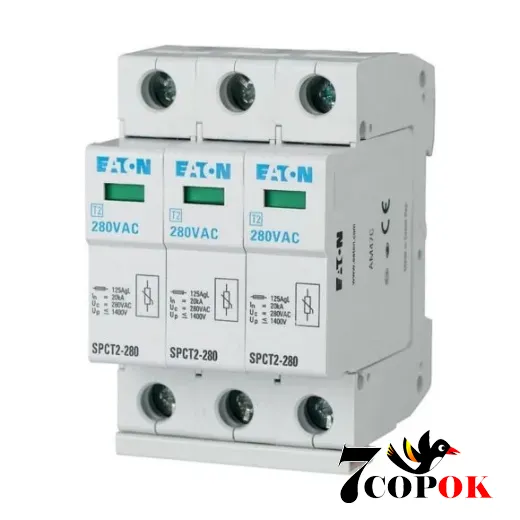

Ограничитель перенапряжения SPCT2‑280/3 от Eaton (Moeller) - модульное трёхфазное защитное устройство типа 2 (класс C), предназначенное для стабильной защиты электрических сетей от импульсных перенапряжений до 280 вольт. Оно работает с номинальным разрядным током 20 кА (8/20 µs) и выдерживает пиковый импульсный ток до 40 кА, эффективно ограничивая перенапряжение до уровня не более 1,4 кВ.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

• модульное исполнение для DIN-рейки, занимает 3 модульных позиции.
• рабочее напряжение до 280 В переменного тока, совместимость с трёхфазными сетями.
• уровень защиты для сети - 1,4 кВ, соответствует стандартам IEC 61643‑1+A1 и EN 61643‑11.
• класс защиты SPD - C (тип 2), предназначен для установки после вводной защиты в щитовых устройствах средней сложности.

РАБОТА И ПРИМЕНЕНИЕ
Устройства SPCT2‑280/3 устанавливаются в электрические щиты на DIN-рейку. Они служат для защиты бытовых или коммерческих трёхфазных систем от импульсов, вызванных молнией, коммутациями или другими нарушениями напряжения. Устройство быстро срабатывает при перенапряжении, переводит импульс в безопасный уровень, тем самым обеспечивая защиту проводки, оборудования, бытовой техники.

КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ:

• три фазы (3P) + нейтраль (в некоторых вариантах 3+N), монтаж на DIN-рейку;
• максимально допустимый импульсный ток: 40 кА; номинальный: 20 кА;
• порог перенапряжения: ≤ 1,4 кВ;
• рабочая температура от −40 до +70 °C;
• степень защиты корпуса IP20 (некоторые версии IP40);
• вес около 0,31…0,42 кг в зависимости от версии;

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

• устройство оснащено визуальной индикацией состояния картриджа, что позволяет контролировать работоспособность без разборки.
• в некоторых вариантах предусмотрена возможность замены картриджа без отключения напряжения - удобно при обслуживании.
• доступны модели с дистанционным контактом (комбинация SPC‑S‑HK) для передачи сигнала о повреждении в систему мониторинга.

КОГДА ЭТО ПОДХОДИТ ВАМ:

• нужна защита от коммутационных или атмосферных перенапряжений в коммерции, быту или промышленности;
• важно быстрое ограничение импульсов до безопасного уровня без риска повреждения оборудования;
• необходима компактная установка на DIN-рейку в щите или распределительном шкафу;
• требуется замена картриджей без отключения питания или интеграция сигнала неисправности в централизованную систему.

ПОДТВЕРЖДЕННЫЕ ПРЕИМУЩЕСТВА ПО СРАВНЕНИЮ С ДРУГИМИ МОДЕЛЯМИ:

• класс C (тип 2) соответствует требованиям EN/IEC стандартов для бытовых сетей и малого бизнеса;
• 40 кА пикового тока обеспечивают надёжную защиту даже при сильных импульсах;
• визуальная индикация и возможность обслуживания без отключения питания - решение для быстрого обслуживания.

ВНЕШНИЕ ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

• габариты корпуса около 80×70×68 мм (ширина зависит от модульного размера ~3 TE);
• монтаж на стандартную DIN-рейку (ширина 35 мм);

РЕКОМЕНДУЕТСЯ ТЕМ, КТО:
планирует создать защиту электрической сети базового уровня, ищет компактное монтажное решение с обслуживанием картриджей и индикацией состояния, ценит стандарты IEC 61643 и ограничение импульсов до 1,4 кВ.

Ограничитель перенапряжения SPCT2‑280/3 от Eaton - это продуманное решение, соответствующее задачам защиты трёхфазных электросистем при напряжении до 280 В, с возможностью обслуживания без отключения питания. Надёжен при номинальном токе 20 кА, способен выдержать пиковые 40 кА, оснащён индикацией, сменными картриджами, возможностью дистанционной сигнализации. Простой монтаж на DIN-рейку, совместимость с сетями типа TN‑S, TN‑CS, сертификация IEC - всё это делает модель SPCT2‑280/3 привлекательным выбором для пользователей, нуждающихся в стабильной защите от импульсных перенапряжений.
