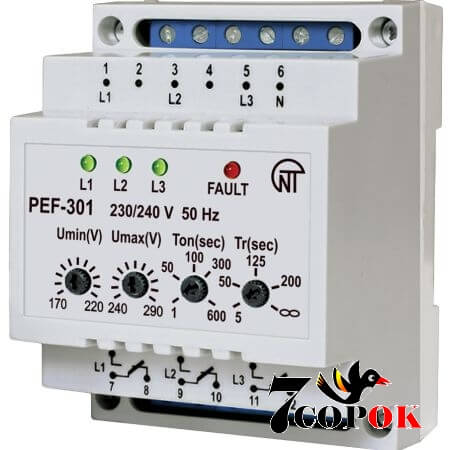

Переключатели фаз: Новатек-Электро ПЭФ-301 16А

Описание и преимущества Новатек-Электро ПЭФ-301 16А

Универсальный автоматический электронный переключатель фаз Новатек-Электро ПЭФ-301 16А предназначен для питания промышленной и бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3х380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

В зависимости от наличия и качества напряжения на фазах ПЭФ-301 автоматически производит выбор наиболее благоприятной фазы и запитывает от нее однофазную нагрузку любой мощности:

- при мощности до 3,5 кВт (16 А) нагрузка питается непосредственно от ПЭФ-301;
- при мощности, превышающей 3,5 кВт (16 А), ПЭФ-301 управляет катушками магнитных пускателей (МП) соответствующей мощности (МП в комплект не входят).

Пороги минимального и максимального напряжения задаются пользователем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Новатек-Электро ПЭФ-301 16А

Номинальное фазное напряжение, В 220
Частота сети, Гц 45 - 55
Диапазон срабатывания по, UMIN, В 160 - 210
Диапазон срабатывания по, UMax, В 230 - 280
Наличие возврата на приоритетную фазу в диапазоне ТВ (5 -200), с есть
Наличие возврата на приоритетную фазу в диапазоне ТВ (200 -∞), с нет
Диапазон регулирования времени повторного включения, ТВКЛ, с. 1 - 600
Фиксированная задержка переключения (отключения) по UMIN, с . 12
Время переключения на резервные фазы, с, не более 0,2
Гистерезис (коэффициент возврата) по напряжению, В 5 - 7
Точность определения порога срабатывания, В . ±3
Макс. коммутируемый ток (активный) выходных контактов, А, не менее 16
Фазное напряжение, при котором сохраняется работоспособность прибора, В. 400
Кратковременно допустимое макс. фазное напряжение, при котором сохраняется работоспособность, В 450
Потрeбляемая мощность (под нагрузкой), ВА, не более 1,0

Коммутационный ресурс выходных контактов:

- под нагрузкой 16 А (активный ток), раз, не менее 100 000
- под нагрузкой 5 А, раз, не менее 1 млн.

Степень защиты:

- прибора IP40
- клеммника IP20
Климатическое исполнение УХЛ4
Габаритные размеры, мм 52х 88 х 65
Масса, кг, не более 0,200
Диапазон рабочих температур, °С от минус 35 до + 55
Температура хранения, °С от минус 45 до + 70
Монтаж - на стандартную DIN-рейку 35 мм.
Положение в пространстве - произвольное.
