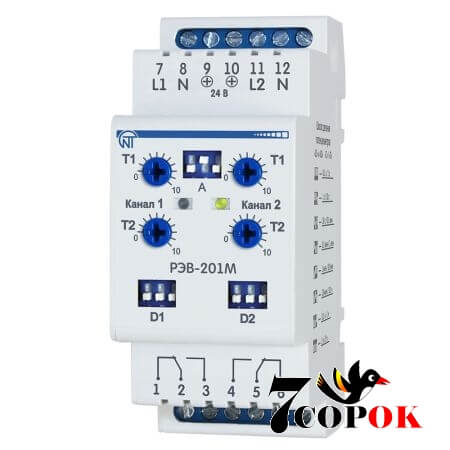

Pеле времени, таймеры: Новатек-Электро РЭВ-201М

Описание и преимущества Новатек-Электро РЭВ-201М

Реле предназначено для коммутации электрических цепей переменного тока 220В 50 Гц и постоянного тока 24-100 В с регулируемой выдержкой времени.

Реле содержит два канала и может работать по одному из четырех алгоритмов работы, задаваемым пользователем:

• реле с задержкой на включение;
• реле импульсное;
• реле периодическое (циклическое);
• реле управления *.

*Реле может быть использовано в качестве реле предпусковой сигнализации для оборудования, подчиняющегося постановлению Госгортехнадзора № 47 от 04.06.03, в т. ч. и для ГОК (горно-
обогатительных комбинатов). Выдержка времени каждого канала начинает отсчитываться от момента подачи питания на канал.

Реле позволяет обеспечить два режима работы каналов:

• Режим 1. Независимая работа каналов. На каждый канал подается разновременно независимое питание. Выдержка времени отсчитывается от момента подачи питания на каждый канал (режим двух реле);
• Режим 2. Параллельная работа каналов. На каждый канал одновременно подается одно и то же питание. Отсчет времени по обоим каналам начинается одновременно. Время срабатывания соответствует выставленным с помощью регулировок задержкам для каждого канала (режим одного реле с двумя выходами и разными выдержками).

ВНИМАНИЕ! При работе в «режиме 1» питание каналов должно иметь общий ноль

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания переменное (контакты L, N), В 160 - 300
Номинальное напряжение питания постоянное (контакты +24, N), В 24 ±10%
Частота питающей сети, Гц 50 - 60
Время готовности при подаче напряжения питания, с, не более 0,25
Точность удержания временной уставки, %, не менее 1,5
Точность выставления уставки (точность шкалы), %, не менее 3
Число алгоритмов работы 4
Диапазон регулирования, с 0 - 36000
Регулировка выдержки времени плавная
Количество делений шкал потенциометров 10
Число и вид контактов на каждый канал (перекидные) 1
Климатическое исполнение У3.1
Степень защиты: реле ІР40, клеммника ІР20
Коммутационный ресурс выходных контактов при cosϕ=1:
- под нагрузкой 7А, раз, не менее 100 000
- под нагрузкой 1А, раз, не менее 1 млн.
Потребляемая мощность (под нагрузкой), ВА, не более 1,0
Масса, кг, не более 0,150
Габаритные размеры, мм 35 х 92 х 58
Диапазон рабочих температур, °С от минус 20 до +55
Температура хранения, °С от минус 45 до +70
