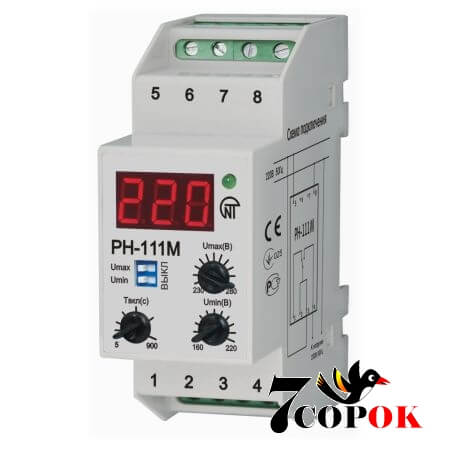

Реле напряжения: Новатек-Электро РН-111М

Описание и преимущества Новатек-Электро РН-111М

Новатек-Электро РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети:

• при мощности нагрузки до 3,5 кВт (ток до 16 А) отключение производится непосредственно РН-111М, выходные контакты которого включены в разрыв питания нагрузки;

• при мощности, превышающей 3,5 кВт (ток более 16 А) отключение производится магнитным пускателем соответствующей мощности, в разрыв питания катушки которого включены выходные контак- ты РН-111М.

Примечание - Магнитный пускатель в комплект поставки не входит.

Новатек-Электро РН-111М может работать в четырех независимых режимах:

-реле напряжения;

-реле минимального напряжения;

-реле максимального напряжения;

-реле времени с задержкой на включение.

РН-111М индицирует действующее значение входного напряжения и состояние выходного реле.

Технические характеристики:

Номинальное напряжение В 220

Частота сети Гц 47 - 65

Диапазон регулирования:

-срабатывания по Umin -срабатывания по Umах -время автоматического повторного включения В В с 160 - 220 230 - 280 5 -900

Фиксированное время срабатывания по Umах с 1 Фиксированная задержка отключения по Umin с 12

Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin с 0,2

Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах с 0,12

Максимальный коммутируемый ток (активной нагрузки), не менее А 16

Точность определения порога срабатывания по напряжению В до 3

Минимальное напряжение, при котором сохраняется работоспо- собность В 100

Максимальное напряжение, при котором сохраняется работоспо- собность В 420

Гистерезис возврата по напряжению, не менее В 4

Ток потребления от сети при неподключенной нагрузке, мА до 15

Коммутационный ресурс выходных контактов: - под нагрузкой 16 А, не менее - под нагрузкой 5 А, не менее раз раз 100 тыс 1 млн

Габаритные размеры мм 90 х 35 х 68

Масса, не более кг 0,10
