Электрощиты (шкафы): Hager Volta (VU36NWB)

Описание и преимущества Hager Volta (VU36NWB)

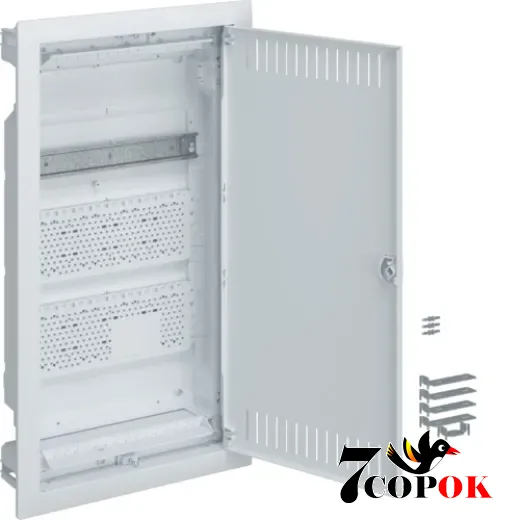

Щит Hager Volta VU36NWB - это мультимедийный / слаботочный щит, предназначенный для внутренней установки (врезной монтаж) в стену с металлической дверцей. Его конструкция предусматривает 3 ряда для монтажа модульного оборудования (коммуникационных, сетевых, сигнализационных компонентов). Он относится к серии Volta от Hager - одного из ведущих брендов электротехники.

Этот щит разработан именно для слаботочных линий (ММ - мультимедиа / сеть / телеком), где нужно компактно разместить распределительные модули, патч-панели, клеммные планки, компоненты «умного дома».

Технические данные и спецификации Hager Volta (VU36NWB)

• Количество рядов: 3 ряда (3-рядный щит)
• Количество модулей в каждом ряду: 12 модулей + 2 дополнительных (для монтажных планок и т. п.)
• Степень защиты: IP30
• Класс изоляции: II (двойная изоляция)
• Напряжение / номинальный ток: 400 В / 50 Гц, рассчитан на аппараты до 63 А
• Материал корпуса: смесь материалов, белый / RAL 9010, с металлической дверцей (перфорированная или глухая)
• Размеры / габариты:
  • Высота установленного изделия: 630 мм
  • Ширина: 348 мм
  • Глубина установленного изделия: 94,5 мм
  • Глубина погружения (в нише): 90 мм
  • Размер ниши в стене: 595 × 314,5 × 87 мм
• Вес, механическая прочность, стойкость к ударам (IK), термостойкость и другие параметры по стандарту (в частности соответствие EN 60439-3) указываются на страницах, описывающих условия монтажа.

Щит VU36NWB имеет дизайн, учитывающий особенности скрытого (врезного) монтажа:

• Дверца из металла может быть перфорированной (для вентиляции) или глухой, в зависимости от модификации.
• В дверце предусмотрены вентиляционные отверстия сверху и снизу - чтобы избежать нагрева компонентов внутри щита.
• Корпус смонтирован таким образом, что обеспечивает двойную защиту - класс II (изоляция без заземления корпуса)
• Внутри щита установлены DIN-рейка и перфорированные монтажные панели, позволяющие удобно разместить модули, патч-панели, держатели, клеммы.
• Комплектация стандартно не включает патч-панель, держатель розеток или суппорт - их приобретают отдельно.
• Для монтажа в пустотелые или тонкие стены предусмотрены распорные лапки, а рамки позволяют регулировать монтаж в стенах разной толщины.
• Дверцу можно открывать как вправо, так и влево без демонтажа корпуса, что удобно при ограниченном пространстве возле ниши.

Преимущества

• Компактность: трёхрядное решение позволяет разместить необходимое оборудование на ограниченной площади.
• Гибкость монтажа: наличие DIN-реек, перфорированных панелей и возможность регулировать направление открывания дверцы.
• Вентиляция: отверстия на дверце способствуют пассивному охлаждению.
• Надёжность и соответствие стандартам: соответствует стандарту EN 60439-3, класс защиты IP30, класс II изоляции.
• Стильный внешний вид: белый корпус в RAL 9010, чистый дизайн без лишних элементов.

Такой щит применяется преимущественно для:

• коммуникационных сетей (распределение локальной сети, патч-панелей),
• систем сигнализации, охранных систем, видеонаблюдения,
• электроники «умного дома»,
• телефонных и телевизионных систем,
• монтажа в квартирах, офисах, жилых зданиях, в нише стен между комнатами или в холлах.

Важно, что щит рассчитан на модульное оборудование до 63 А, поэтому подойдёт для большинства слаботочных систем.

При покупке обратите внимание на такие моменты:

1. Наличие монтажного отверстия (ниши) - подойдёт ли вырез в стене под ваши габариты.
2. Глубина корпуса / погружения - хватит ли места для кабелей и модуляции.
3. Тип дверцы (перфорированная или глухая) - в зависимости от потребности в вентиляции или эстетике.
4. Дополнительные компоненты - включает ли щит DIN-рейки, патч-панели, держатели или придётся приобретать отдельно.
5. Качество окраски и механика дверцы - плавность движения, надёжность, удобство открывания.
6. Совместимость с модульным оборудованием - расположение отверстий, клеммная колодка, заземление.
7. Класс защиты и изоляция - IP30 и класс II обеспечивают базовый уровень безопасности во внутренних помещениях.
