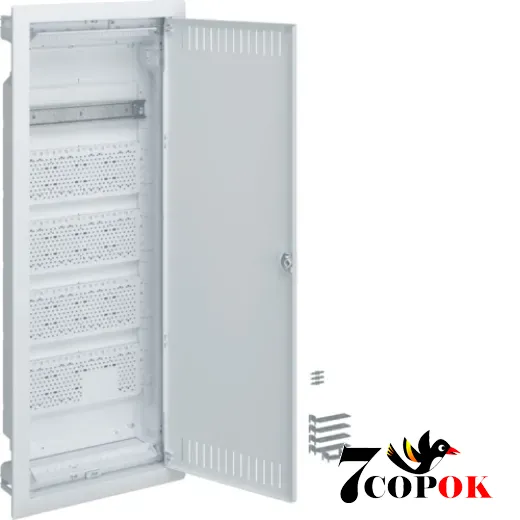

Электрощиты (шкафы): Hager VOLTA (VU60NWB)

Описание и преимущества Hager VOLTA (VU60NWB)

Если вам нужен мультимедийный щит 5 рядов для кабельных разводок, IPTV, сетевого оборудования, домофонов, сигнализации или других слаботочных систем - модель Hager VOLTA VU60NWB станет отличным выбором. Это внутренний встроенный щит с металлической дверцей, предназначенный для монтажа в нишу стены (скрытая установка).

Основные характеристики и преимущества Hager VU60NWB

• Рядов монтажа: 5 монтажных рядов (для модульных устройств)
• Количество модулей: примерно 60 модулей
• Тип монтажа: внутренний (встроенный щит), скрытая установка
• Материалы: корпус из пластика, дверца из листовой стали с порошковым покрытием
• Дверца: металлическая, с вентиляционными прорезями, навешивание дверей возможно как справа, так и слева без демонтажа рамы
• Степень защиты: IP30
• Класс защиты: II (полная изоляция)
• Изоляционное напряжение: до 400 В
• Комплектация:
  • сам корпус со сменной панелью ввода кабелей (с разметкой под вырез)
  • 4 перфорированные монтажные панели из оцинкованной стали
  • DIN-рейка
  • крепежные элементы (шурупы, монтажные скобы)
  • кронштейны для установки корпуса в сплошные стены
  • соединительная скоба для объединения нескольких щитов (горизонтально или вертикально)
  • картонная заглушка для защиты корпуса во время отделочных работ
• Габариты и ниша монтажа (примерно, согласно описаниям в каталогах):
  • ниша в бетонных или кирпичных стенах: ~ 846 × 335 × 90 мм
  • ниша в стенах из гипсокартона: ~ 826 × 314,5 × 87 мм
  • расстояние от монтажной панели до дверцы: ≈ 80,5 мм
• Дополнительные возможности:
  • возможность установки клемм (винтовых, пружинных) в панель ввода
  • установка розеток (3-модульная) в верхней или нижней части щита
  • монтаж направляющих для кабелей, органайзеров
  • замок с ключами (артикул VZ302N)
  • монтажные комплекты для пустотелых стен (артикул VZ405N)
• Совместимость и расширение:
  • щиты серии Volta можно соединять горизонтально (той же высоты) или вертикально с помощью специальных кронштейнов
  • возможность сочетания с другими системами Volta и аксессуарами

1. Компактность и удобство монтажа

Благодаря скрытому монтажу (внутренняя установка), щит начинает "вливаться" в интерьер - без выступающего корпуса. Металлическая дверца с вентиляцией обеспечивает охлаждение оборудования в щите, а сменная панель ввода кабелей с удобной разметкой облегчает установку без использования шаблонов.

2. Гибкая комплектация

Покупателю предоставляется базовый корпус с монтажными панелями, но все аксессуары (клеммы, розетки, направляющие, замки) можно добавить по необходимости. Это позволяет настроить щит под конкретный проект или расширять его в будущем.

3. Потенциал расширения

Можно комбинировать несколько щитов Volta - горизонтально или вертикально - для масштабных инсталляций. Все соединительные кронштейны уже учтены в дизайне серии.

4. Стандартная совместимость и надежность

Производитель соблюдает стандарты DIN (например, DIN VDE 61439-3). Материалы - пластик для корпуса и листовая сталь для дверей с порошковым покрытием - обеспечивают долгий срок службы без коррозии.

5. Защита во время монтажных работ

Картонная заглушка, включенная в комплект, препятствует попаданию штукатурки, краски и строительного мусора в щит во время ремонтных или отделочных работ.

Как правильно устанавливать и использовать

• На твердые стены (кирпич, бетон) используйте комплектные стальные кронштейны.
• Для пустотелых конструкций (гипсокартон, OSB) применяйте специальный монтажный комплект (артикул VZ405N).
• Установите сменную панель ввода кабелей, вырезав необходимые отверстия по разметке.
• Предварительно смонтируйте клеммы, направляющие или органайзеры до установки основного оборудования.
• Монтажные панели для оборудования позволяют размещать маршрутизаторы, патч-панели, разветвители и т.д.
• Соединяйте щиты Volta друг с другом с помощью соединительных кронштейнов - вертикально или горизонтально.

Для кого подходит этот щит?

• Для квартир, частных домов, офисов с потребностью в распределении сетей, интернета, сигнализации, телевизионных систем.
• Для монтажников, ищущих компактное решение с возможностью будущего расширения.
• Для тех, кому нужен щит с внутренним монтажом, который не выступает наружу и выглядит эстетично в интерьере.
• Для проектов, где желательно скрыть кабели в нише стен, а не оставлять открытые щитки.

Возможные нюансы и рекомендации

• В щите не предусмотрено место для электросчетчика или силовых компонентов большой нагрузки - это исключительно слаботочный мультимедийный щит.
• Розетки, клеммы, патч-панели и другие компоненты поставляются отдельно - их следует докупить согласно проекту.
• Вентиляция осуществляется через прорези в дверях - не блокировать их.
• Если соединяете щиты горизонтально, убедитесь, что они имеют одинаковую высоту.
• При монтаже в стены с отделкой учитывайте компенсацию (не менее 15 мм) фасада.

Hager VOLTA VU60NWB - это функциональный мультимедийный щит, спроектированный для монтажа в стену (внутренняя установка), с металлической дверцей, 5 монтажными рядами, вентиляционными прорезями, возможностью установки клемм, розеток, органайзеров и объединения с другими щитами серии Volta. Он сочетает компактность, гибкость в конфигурации и возможность расширения в будущем.
