Терморегуляторы: Новатек-Электро ТР-101

Описание и преимущества Новатек-Электро ТР-101

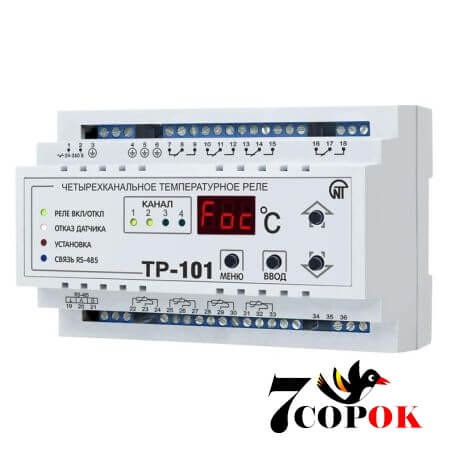

Цифровое температурное реле Новатек-Электро ТР-101 предназначено для измерения и контроля температуры
устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с
последующим отображением температуры на дисплее. Может быть использовано в различных
отраслях промышленности, коммунального и сельского хозяйства.
Прибор позволяет осуществлять следующие функции:
измерение температуры по четырем независимым каналам с помощью стандартных датчиков;
регулирование температуры по пропорционально-интегрально-дифференциальному (ПИД)
закону, с выходным ключевым элементом (реле);
двухпозиционное регулирование температуры;
отображение текущего измеряемого значения температуры на встроенном светодиодном
цифровом индикаторе;
передачу компьютеру значения измеренных температур контролируемых датчиков по
стандартному протоколу Modbus RTU;
определение обрыва или замыкания линий подключенных датчиков;
цифровую фильтрацию и коррекцию измеряемой температуры;
программирование кнопками на лицевой панели и через ПК;
сохранение настроек при отключении питания;
защита настроек от несанкционированных изменений.
ТР-101 имеет универсальное питание и может использовать любое напряжение от 24 до 260В,
независимо от полярности.

Напряжение питания, В 24 - 260 AC/DC
Рекомендованный предохранитель для защиты прибора, А 1
Тип датчиков, используемых для измерения температуры
Pt50, Pt100, Pt500,
Pt1000, Cu50, Cu100,
Ni100, Ni120, Ni500,
Ni1000, PTC1000
Количество подключаемых датчиков, шт. 1 - 4
Схема подключения датчиков 2 / 3 проводная
Длина провода датчика в зависимости от схемы включения, м: 2-х проводная до 5
3-х проводная до 100
Количество выходных реле, шт. 4
Время хранения данных, лет, не менее 10
Погрешность измерения температуры, не более 2 град.
Диапазон измеряемых температур, С от минус 50 до +200
Тест выходных реле есть
RS-485 MODBUS RTU есть
ПИД - регулирование с ключевым элементом (реле) есть
Двухпозиционное регулирование есть
Время измерения канала, сек. 0,6
Степень защиты: - корпуса
- клеммника
ІР30
ІР20
Климатическое исполнение У3.1
Потребляемая мощность (под нагрузкой), ВА, не более 4,0
Масса, кг, не более 0,370
Габаритные размеры, мм 90 х 139 х 63
Коммутационный ресурс выходных контактов:
- электрический ресурс 10A 250В AC, раз, не менее
- электрический ресурс 10А 24В DC, раз, не менее
100 тыс.
100 тыс.
Монтаж на стандартную DIN-рейку 35мм
Положение в пространстве произвольное
