Защита электродвигателей: Новатек-Электро УБЗ-302

Описание и преимущества Новатек-Электро УБЗ-302

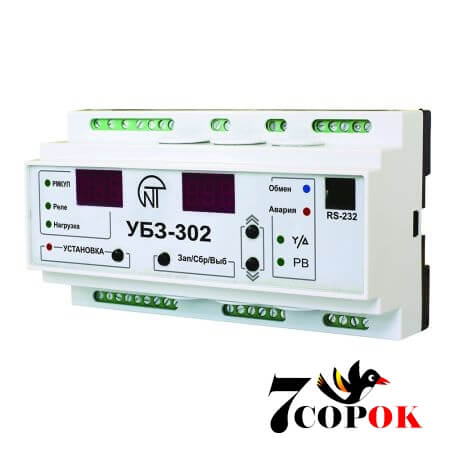

Универсальный блок защиты электродвигателей Новатек-Электро УБЗ-302 (далее по тексту УБЗ) предназначен для постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов трехфазного электрооборудования 380 В, 50 Гц и проверки значения сопротивления изоляции электродвигателей. УБЗ обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых тран-
сформаторов, в том числе и в сетях с изолированной нейтралью.

Номинальное напряжение питания: трехфазное 380 В, 50 Гц
Частота сети, Гц 48-62
Диапазон номинальных токов (при работе от встроенных трансформаторов тока), А 5-63
Гистерезис по напряжению (фазное/линейное), В 10/17
Гистерезис по теплу, % от накопленного при отключении 33
Точность определения порога срабатывания по току, в процентах от номинального,
не более 2
Точность определения порогов по напряжению, В, не хуже 3
Точность определения перекоса фаз по напряжению, В, не хуже 3

Напряжение, при котором сохраняется работоспособность:

- фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В
-линейное, при питании от трех фаз не более, В 180 450

Основные выходы

- реле нагрузки - две группы перекидных контактов для управления пускателем электро-
двигателя - 8 А, 250 В при cos φ=1;
- функциональное реле - одна группа перекидных контактов - 16 А, 250 В при cos φ=1
(назначение реле задается пользователем)

Аналоговые входы

- два аналоговых входа для подключения датчиков температуры (типы Pt100, Ni100,Ni120)
- аналоговый вход для подключения датчика с выходом 0-10 В
- аналоговый вход для подключения датчика с выходом 4 мА(0 мА) - 20 мА
- три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или аналогичный)
-вход для подключения дифференциального токового трансформатора (трансформатора нулевой последовательности)
Разрешение по температуре температурных датчиков, С 1
Максимальный диаметр провода при использовании внутренних ТТ, мм 12
Потребляемая мощность (под нагрузкой), ВА, не более 5,0
Масса, кг, не более 0,5
Габаритные размеры (рисунок 1.1) - девять модулей типа S
Монтаж - на стандартную DIN-рейку 35 мм
Положение в пространстве - произвольное
