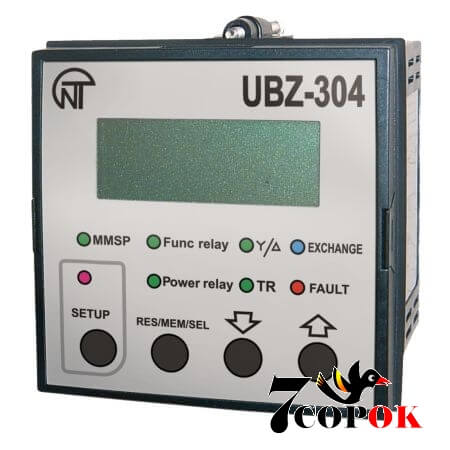

Защита электродвигателей: Новатек-Электро УБЗ-304

Описание и преимущества Новатек-Электро УБЗ-304

УБЗ предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.
УБЗ может работать в сетях как с изолированной, так и глухозаземленной нейтралью. Исполнение прибора - щитовое. УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

Технические характеристики

Номинальное напряжение питания, трехфазное 380 В 50 Гц
Частота сети, Гц 48-62
Номинальный ток ТТ, A 5
Гистерезис по напряжению (фазное/линейное), В 10/17
Гистерезис по теплу, в процентах от накопленного тепла при отключении 33
Точность определения порога срабатывания по току, не более, в процентах от
номинального
Точность определения порогов по напряжению, не хуже, В 3
Точность определения перекоса фаз по напряжению, не хуже, В 3
Напряжение, при котором сохраняется работоспособность:
- фазное, при питании от одной фазы и подключенном нулевом проводе не менее, В
-линейное, при питании от трех фаз не более, В 180 450
Аналоговые входы:
- вход для подключения датчика температуры (типы Pt100, Ni100, Ni120);
- вход для подключения датчика температуры типа PTC-1000;
- три аналоговых входа для стандартных ТТ с выходом 5 А (тип Т-0.66 или
аналогичный);
- вход для подключения дифференциального токового трансформатора
(трансформатора нулевой последовательности);
- вход измерения тока 0-20 мА;
- вход измерения напряжения 0 - 10 В.

Основные выходы:

реле нагрузки - две группы перекидных контактов для управления пускателем
электродвигателя - 8 А 250 В при cos φ=1;
функциональное реле - одна группа перекидных контактов - 16 А 250 В при cos φ=1
(назначение реле задается пользователем).
Разрешение по температуре температурных датчиков, С 1
Потребляемая мощность (под нагрузкой), не более, ВА 5,0
Масса, не более, кг 0,5
Габаритные размеры ( рис.1.1), мм 96*110*89
Положение в пространстве произвольное
Материал корпуса самозатухающий пластик
