Вимикачі навантаження: Eaton P1-25/EA/SVB

Описание и преимущества Eaton P1-25/EA/SVB

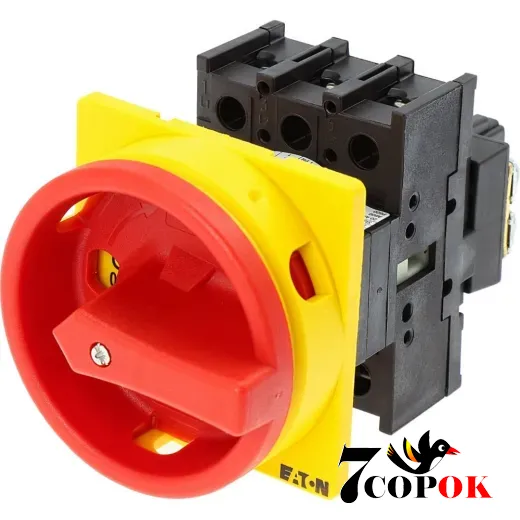

Выключатель нагрузки P1‑25/EA/SVB от Eaton относится к серии P1, предназначен для ручного управления силовыми цепями с током до 25 A. Этот трехполюсный выключатель 3‑pole, с номинальным напряжением до 690 VAC, используется для коммутации нагрузок в промышленных, коммерческих и жилых электроустановках.

Характеристики:

• Номинальный ток - 25 A.
• Количество полюсов - 3 фазы (3‑pole).
• Монтаж - передняя панель или DIN‑рейка (фронтальная установка), монтаж на панель или в корпусе.
• Степень защиты - передняя часть соответствует IP65, в некоторых вариантах корпуса до IP66 (защита от пыли и коррозии во влажной среде).
• Тип рукоятки - красная поворотная (rotary handle), фиксируется в положении “выключено” для безопасности и предотвращения случайной подачи напряжения.
• Сертификация - соответствует стандартам UL, IEC, CSA, EN, что подтверждает надежную работу под нагрузкой.
• Тип конструкции - кулачковый выключатель (switch disconnector) со схемой 0‑1 для переключения состояния включено/выключено.

Применение:

• В качестве главного выключателя в распределительных щитах.
• Для отключения силовых цепей в системах управления электродвигателями.
• Для управления освещением или технологическим оборудованием в жилых или производственных помещениях.
• В системах, где необходимо механическое блокирование положения “Off” для безопасного обслуживания.

Преимущества использования:

• Надежная схема коммутации трехфазной нагрузки до 25 A и напряжения до 690 VAC.
• Компактные габариты: глубина ~5,5 in, высота ~3 in, ширина ~3 in, вес около 0,18 кг (~0,41 lb) - удобный монтаж даже в небольших панелях.
• Устойчивость к пыли и влаге: IP65/IP66 для защиты внешних элементов.
• Простая и быстрая установка: может устанавливаться как на DIN‑рейку, так и фронтально, без дополнительных корпусов.
• Возможность блокировки в выключенном положении для защиты персонала и отключения цепи.

Технические особенности:

• Категория коммутации: AC‑3, AC‑23A, DC‑1, DC‑23A - согласно стандартам, для нагрузок различного типа (индуктивная, освещение, постоянный ток).
• Встроенные контакты SPST (0‑1), обеспечивают простое и надежное переключение.
• Подходит для систем автоматизации, где важно оперативное механическое отключение.
• Конструкция полностью соответствует требованиям UL Listed, EN, IEC, CSA.

Когда стоит приобретать:

• Если требуется надежное ручное отключение трехфазной цепи до 25 A в условиях с уровнем защиты IP65/IP66.
• Если необходима возможность фиксации и блокировки рукоятки в положении “Off”.
• Если монтаж должен выполняться фронтально или на DIN‑рейку с минимальными габаритами.
• Если требуется европейская или американская сертификация, соответствующая международным стандартам.

• Модель: P1‑25/EA/SVB (артикул 041097 у некоторых поставщиков)
• Ток: 25 A, напряжение: до 690 VAC
• Полюса: 3-фазный трехполюсный
• Степень защиты: IP65 или IP66
• Монтаж: передняя панель или DIN‑рейка
• Рукоятка: красная, с возможностью блокировки
• Сертификация: UL, IEC, CSA, EN

Выключатель P1‑25/EA/SVB подходит для систем, где важна быстрая и понятная коммутация под нагрузкой, защита персонала, соответствие техническим нормам и компактность конструкции. Это простой в использовании, проверенный в работе выключатель, обеспечивающий переключение силовых цепей с учетом промышленных стандартов и задач автоматизации.
