Вимикачі навантаження: Eaton P3-100/EA/SVB

Описание и преимущества Eaton P3-100/EA/SVB

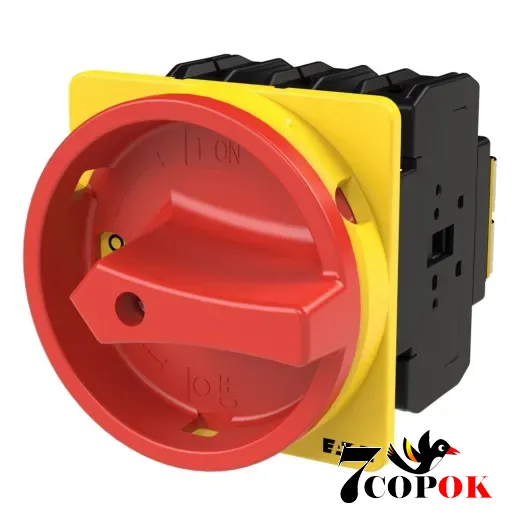

Выключатель нагрузки P3‑100/EA/SVB от Eaton (Moeller) - это надёжный трёхполюсный переключатель на 100 А, предназначенный для ручного управления силовыми электрическими цепями. Идеально подходит для установки на панель или дверцу щита, обеспечивая безопасное аварийное отключение (emergency stop) и надёжную защиту оборудования.

Ключевые характеристики Eaton P3-100/EA/SVB

• Модель: P3‑100/EA/SVB (арт. 074320)
• Номинальный ток: 100 А
• Три фазы, 3 полюса (3P)
• Максимальная мощность двигателя: до 55 кВт при 400 В (категория AC‑23A)
• Монтаж: на переднюю панель (flush mounting) или на DIN‑рейку
• Степень защиты IP65/IP66 для лицевой части
• Аварийное отключение: красно‑жёлтая рукоятка с замком
• Дополнительные контакты: возможность подключения N/O или N/C
• Соответствие стандартам: IEC 60947‑3, VDE 0660, UL, CSA

Назначение и области применения

• Ручное включение/отключение силовых цепей под нагрузкой
• Блокировка двигателей и автоматических цепей на управляющих панелях
• Защита силовых контуров от перегрузок и короткого замыкания
• Безопасное аварийное обесточивание (emergency stop)
• Использование в промышленных, коммерческих и бытовых установках

Основные преимущества

• Надёжность конструкции: трёхполюсный механизм выдерживает ток до 100 А без снижения характеристик
• Широкий диапазон условий эксплуатации: от -25 °C до +50 °C в открытом виде, до +40 °C в корпусе
• Защита от влаги и пыли: IP65/IP66 обеспечивает устойчивость к агрессивной среде
• Аварийная рукоятка: красный рычаг с жёлтым защитным кольцом предотвращает случайные переключения
• Гибкость монтажа: установка на DIN‑рейку или панель, удобство настройки и интеграции
• Возможность технологической блокировки: совместимость с ручками Dumeco, опциональные сигнальные контакты

Технические параметры в деталях

• Страна производства: США/Eaton
• Габариты: 130 × 90 мм (глубина×высота)
• Кратковременно допустимая токовая нагрузка: до 2000 A на 1 секунду
• Сетевое напряжение: до 690 В (Ue), 400 В для двигателей AC‑23A
• Контактная группа: 3 + опционально N или N/O и N/C
• Сухая/влажная среда: успешно проходит испытания на циклическую влажность и химическую устойчивость

Почему выбирают P3‑100/EA/SVB

• Готов к работе в тяжёлых условиях - пыль, влага, перепады температур
• Обеспечивает полную изоляцию трёхфазной цепи и возможность аварийного отключения
• Прекрасно интегрируется в существующие щиты благодаря универсальному монтажу
• Подходит для применения на объектах с высокой эксплуатационной нагрузкой

Комплектация:

• Трёхполюсный выключатель с красной рукояткой
• Жёлтое фиксирующее кольцо (emergency stop)
• Кронштейны для установки flush или DIN
• Инструкция по монтажу и эксплуатации

Монтаж:

1. Вырезать отверстие в дверце или подготовить DIN‑рейку.
2. Закрепить выключатель на панели/рейке.
3. Подключить линейные провода через клеммы.
4. При необходимости установить N‑контакт для контроля состояния.
5. Проверить положение ручки: “0” - выключено (с возможностью блокировки), “1” - включено.

Выключатель нагрузки P3‑100/EA/SVB от Eaton - это надёжное решение для управления трёхфазными силовыми цепями до 100 А, позволяющее эффективно выполнять ручное отключение и аварийную остановку. Он сочетает гибкость установки, высокий уровень защиты, соответствие международным стандартам и возможность технологической блокировки.

Если вам нужно надёжно управлять двигателями, системами отопления, освещением или другими нагрузками в промышленной или коммерческой среде, этот выключатель - отличный выбор. Он обеспечивает необходимую защиту, удобство в использовании и соответствует профессиональным требованиям.
