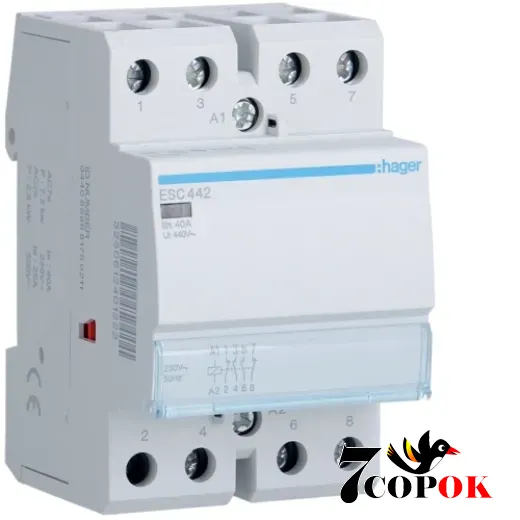

Контактори: Hager 40A, 2НВ+2НЗ, 230В (ESC442)

Описание и преимущества Hager 40A, 2НВ+2НЗ, 230В (ESC442)

Контактор Hager ESC442 40 A 2НО+2НЗ 230 В - это надежное электрическое модульное устройство, созданное специально для дистанционного управления нагрузками в жилых, промышленных или коммерческих помещениях. Такой контактор широко используется там, где требуется управление освещением, отоплением, вентиляционными системами, насосами или технологическим оборудованием без ручного вмешательства.

Основная задача контактора ESC442 - автоматическое замыкание или размыкание электрических цепей во время работы систем управления. Катушка управления работает от напряжения 230 В переменного тока, что делает его совместимым с распространёнными сетями питания промышленного и бытового назначения. Особенно эффективен в схемах автоматического управления, где сигнал подаётся от терморегулятора, таймера или контроллера, а контактор передаёт напряжение на ключевые цепи без участия оператора.

Эта модель имеет четыре основных контакта - два нормально открытых (NO) и два нормально закрытых (NC), что обеспечивает гибкие возможности подключения и управления. Допускается непосредственное управление нагрузками различного типа: лампами накаливания, галогенными, люминесцентными, газоразрядными (ртутными или натриевыми) с высоким или низким давлением, а также резистивными и индуктивными нагрузками по категориям AC7a и AC7b.

Основные технические характеристики:

• Номинальный ток: 40 A
• Напряжение катушки: 230 В AC
• Количество модулей: 3
• Конфигурация контактов: 2NO + 2NC
• Частота: 50 / 60 Гц
• Количество операций (механическая): до 1 000 000 циклов
• Рабочая температура: от -10 °C до +50 °C
• Установочные размеры: высота 85 мм, ширина 54 мм, глубина 60 мм
• Категории применения: AC1, AC7a, AC7b
• Стандарт: EN 61095
• Монтаж: на DIN-рейку с винтовыми клеммами PZ2
• Степень защиты: IP20

Благодаря этим параметрам контактор ESC442 пользуется спросом среди электромонтажников, инженеров и владельцев домов.

Применяется для:

• Автоматического управления освещением: в жилых домах, офисах, торговых центрах и складских помещениях
• Управления вентиляцией: поддержание оптимальной температуры и воздухообмена в технических и жилых системах
• Управления отопительными приборами: электрическими котлами, тепловыми вентиляторами, инфракрасными панелями
• Автоматизации насосных и технологических установок: управление насосами скважин, циркуляционными системами
• Создания схем «мастер-/приоритет» освещения: когда часть нагрузки нужно отключить при достижении лимита мощности

Среди прямых преимуществ ESC442 стоит отметить:

• Большой ресурс работы - более миллиона циклов коммутации.
• Универсальность - безопасное управление как резистивными, так и индуктивными нагрузками.
• Простой монтаж - подключение проводов к винтовым клеммам, установка на стандартную DIN-рейку.
• Совместимость с популярными системами автоматики: «умный дом», энергоменеджмент.
• Возможность расширения - установка дополнительных вспомогательных контактов.

Контактор ESC442 также имеет дополнительные преимущества в конструкции: корпус изготовлен из негорючего материала, устойчивого к температурным колебаниям, ударным нагрузкам и не подвержен деформации при эксплуатации. Два нормально открытых контакта позволяют подавать питание на основные цепи, а два нормально закрытых - реализовывать функции сигнализации, блокировки или контрольных схем.

При установке нескольких модулей рекомендуется использовать тепловую прокладку LZ060 для предотвращения нагрева устройств, что значительно продлевает срок их службы. Применение такого контактора существенно повышает функциональные возможности систем автоматики, делая их более эффективными и безопасными.
