Автоматичні вимикачі: Hager 6kA C-32A 2M (MCN232) 2п

Опис та переваги Hager 6kA C-32A 2M (MCN232) 2п

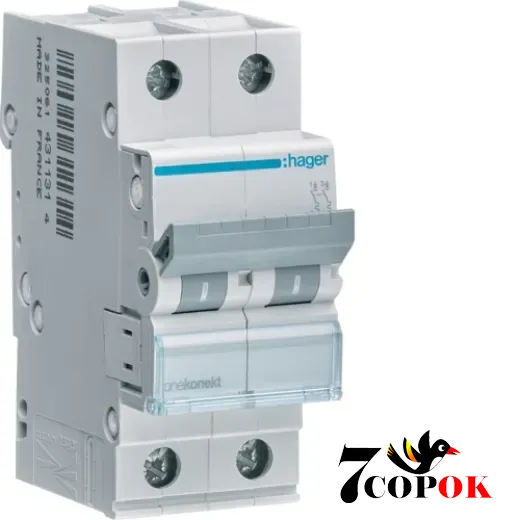

Автоматичний вимикач Hager MCN232 - це модульний двополюсний захисний прилад із номінальним струмом 32 А, здатністю відключення 6 кА та характеристикою спрацювання C. Його конструкція включає 2 модулі (2M) для монтажу на DIN-рейку, що дозволяє компактно інтегрувати його в електричний щит без зайвого захаращення панелі.

Цей автоматичний вимикач призначений для захисту від перевантажень та короткого замикання в однофазних та багатофазних мережах змінного струму. Він відповідає стандарту IEC 60898-1 та адаптований до робочої напруги 230/400 В - що забезпечує надійну роботу в побутових, комерційних чи невеликих промислових системах.

Ключові характеристики

• Номінальний струм (In): 32 А
• Кількість полюсів: 2P (два полюси)
• Характеристика спрацювання: C (тип C)
• Номінальна відключна здатність (Icu / Icn): 6 кА
• Номінальна робоча напруга (Un): 230 / 400 В змінного струму
• Номінальна напруга ізоляції (Ui): 500 В
• Імпульсна напруга (Uimp): 4 кВ
• Стабільність монтажу: допускається будь-яке положення монтажу (360°)
• Клемові з’єднання: гвинтові (зверху/знизу), тип biconnect
• Допустимий переріз провідників: 1-35 мм² (жорсткі) або 1-25 мм² (гнучкі)
• Ступінь захисту корпусу: IP20
• Електрична довговічність: ≥ 4000 операцій
• Механічна довговічність: ≥ 20000 операцій

Особливості та переваги

1. Компактність та зручність монтажу
   Завдяки формату на 2 модулі (2M) прилад займає мінімум місця в монтажному щиті, що дозволяє залишити місце для інших модульних пристроїв.
2. Надійний захист
   Типова характеристика C означає, що вимикач спрацьовує при струмах короткого замикання від 5 до 10 разів від номіналу, що підходить для захисту кабелів, розеткових груп, освітлювальних ліній.
3. Висока відключна здатність
   Здатність відключати струм до 6 кА забезпечує захист ліній навіть при серйозних коротких замиканнях - відповідно до стандарту IEC 60898-1.
4. Гнучкість з’єднань
   З’єднання зверху та знизу (biconnect) полегшує підключення як у верхній, так і в нижній частині щита. Можливість підключення багатодротяного або жорсткого проводу забезпечує універсальність у монтажі.
5. Широкий температурний діапазон
   Прилад працездатний у температурному діапазоні до мінус 25 °C та до плюс 70 °C (залежно від модифікації), що адаптує його до різних умов експлуатації.
6. Сумісність зі стандартними щитовими системами
   Підходить для DIN-рейки 35 мм, що є універсальним стандартом для монтажу модульних автоматичних вимикачів.
7. Сертифікація та надійність
   Прилад має сертифікати відповідності та відповідає нормам безпеки, що підтверджує його якість і застосовність.

Сфера застосування

• Захист груп живлення для розеток, освітлення чи побутової техніки
• Захист кабельних ліній у квартирі, офісі, будинку
• Використання в електричних щитах житлових або комерційних приміщень
• Інтеграція в модульні системи розподільних щитів
• Резервний (запасний) автомат для заміни моделей MCN232

Вимикач підходить для мереж із робочою напругою 230/400 В змінного струму, тому він універсальний для більшості поширених електричних мереж.

Поради щодо вибору та монтажу

• Перед встановленням перевірте, чи номінальний струм 32 А відповідає навантаженню лінії, яку потрібно захистити.
• Підберіть правильний тип характеристик спрацювання (у цьому випадку C) відповідно до характеру навантаження (навантаження зі струмами пуску, наприклад, лампи, двигуни).
• Застосовуйте відповідний переріз провідників (1-35 мм² для жорстких, 1-25 мм² для гнучких кабелів), щоб уникнути перегрівів у клемах.
• Дотримуйтесь моменту затягування для гвинтових з’єднань (приблизно 2,8 Н·м).
• Переконайтесь, що інші модулі в щиті мають запас місця з обох боків (тому що MCN232 займає 2 модулі).
• Уникайте впливу вологи та пилу - корпус має захист IP20, тобто не призначений для монтажу в умовах зовнішньої вологості або відкритих приміщень.

Автоматичний вимикач Hager MCN232 2P 6 kA C-32A 2M - збалансоване рішення для захисту електроліній із номіналом 32 А. Завдяки компактному модульному формату, надійній захисній здатності, гнучким можливостям монтажу та відповідності міжнародним стандартам, він успішно використовується в побутових, комерційних та невеликих промислових застосунках. У поєднанні з правильним підбором кабелів і електричним плануванням, цей автоматичний вимикач забезпечить стабільний і безпечний захист ваших електричних схем.
