Автоматичні вимикачі: Hager 6kA C-6A 2M (MCN206) 2п

Опис та переваги Hager 6kA C-6A 2M (MCN206) 2п

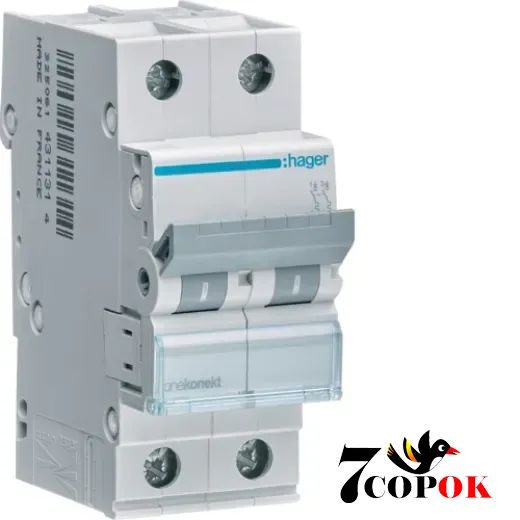

Автоматичний вимикач Hager MCN206, 2-полюсний (2P), з характеристикою відключення C, номінальним струмом 6 А та максимальною відключаючою здатністю 6 кА, призначений для надійного захисту електричних мереж від перевантажень і коротких замикань. Він розроблений для змінного струму (AC) з номінальною напругою до 400 В та монтується на стандартну DIN-рейку шириною 35 мм. Завдяки компактним габаритам (два модулі) та продуманій конструкції він легко інтегрується в розподільні щити житлових чи комерційних об’єктів.

Ключові характеристики

• Кількість полюсів: 2 (двополюсний автомат)
• Номінальний струм (In): 6 А
• Характеристика спрацьовування: C (термомагнітна характеристика, середня чутливість)
• Максимальна відключаюча здатність (Icn): 6 кА
• Номінальна напруга (Ue): 400 В (AC)
• Номінальна ізоляційна напруга (Ui): 500 В
• Номінальна імпульсна напруга (Uimp): 4 кВ (імпульсне перенапруження)
• Перетин підключення проводів: для суцільних жил - 1-35 мм²; для гнучких - 1-25 мм²
• Механічна довговічність: не менше 20 000 циклів «увімкнути / вимкнути»
• Електрична довговічність: не менше 4 000 циклів
• Температурний діапазон роботи: -25 °C … +70 °C
• Клас енергетичного обмеження: I²t 3
• Ступінь захисту корпусу: IP20
• Монтаж: на DIN-рейку 35 мм
• Ширина корпусу: 2 модулі (35 мм × 2)
• Габарити (орієнтовно): висота 84,6 мм, глибина 70 мм

Автоматичний вимикач MCN206 призначений для:

• захисту електричних ліній у житлових, комерційних або невеликих промислових об’єктах від перевантажень і коротких замикань,
• роботи в електричних мережах змінного струму (AC) з частотою 50/60 Гц,
• встановлення в електричні щити разом з іншими модульними пристроями (наприклад, УЗО, ПЗВ, модулі автоматики),
• здійснення окремого захисту гілок освітлення, розеток або невеликих споживачів струму до 6 А.

Характеристика C означає, що пристрій спрацює швидше, ніж варіанти B при суттєвому перевантаженні (наприклад, пускові струми електродвигунів чи трансформаторів можуть бути підтримані).

Його компактність (2 модулі) і сумісність із DIN-рейками роблять монтаж зручним навіть в обмеженому просторі щита. Також він допускає підключення дротів зверху чи знизу, що забезпечує гнучкість під час інсталяції.

Переваги вибору MCN206

• Надійний захист електричних мереж з номінальною напругою до 400 В.
• Стабільна відключаюча здатність 6 кА, що відповідає класичним вимогам для побутових і комерційних систем.
• Сумісність із широким діапазоном перетинів проводів (1-35 мм²) - підходить для більшості типових проводок.
• Стабільна робота в широкому температурному діапазоні від -25 °C до +70 °C, що гарантує надійність за різних умов.
• Проста інтеграція в модульні щити, швидкий монтаж на DIN-рейку та економія місця завдяки 2 модульній конструкції.
• Помірна ціна на ринку електротехніки при гарному балансі функціоналу та характеристик.

Увага при виборі й монтажі

• Підключення й налаштування повинні виконуватися кваліфікованим електриком - помилки при монтажі можуть призвести до неправильної роботи або небезпеки.
• Дотримуйтесь вимог щодо максимально допустимого струму навантаження - автомат встановлений на 6 А, отже його перевантаження може призвести до частих відключень або пошкодження.
• Забезпечте коректне піджаття жил дротів у клемах (генерація контактного зчеплення).
• Не перевищуйте рекомендовані перетини жил.
• Слідкуйте за умовами експлуатації - висока температура понад межу може призвести до зменшення номінального струму (напр. при 40 °C номінал може знизитися).
• Зверніть увагу на сумісність з іншими модулями у щиті - поєднання з УЗО чи іншими пристроями має враховувати розміри й електричні характеристики.

Унікальні нюанси та відмінні риси

• Хоч багато сайтів вказують стандартні характеристики - 2 полюси, 6 А, 6 кА, характеристика C - саме натуральне поєднання цих параметрів робить модель MCN206 затребуваною серед електриків.
• Відключальна здатність 6 кА - це оптимум для багатьох побутових і комерційних об’єктів, не сильно завищений, але й не занижений.
• Виробником Hager (серія MCN) застосована стандартизована модульна архітектура, що дає змогу поєднувати з іншими модульними компонентами в щиті (наприклад, УЗО, блоки автоматики і т.д.).
• Конструкція допускає монтаж та підключення зверху чи знизу, даючи свободу проектування щита.
• Допуск роботи в широкому температурному діапазоні (від -25 °C до +70 °C) забезпечує стабільність в різних кліматичних умовах.
• Клас захисту IP20 - типово для модульної апаратури, проте при встановленні в щит варто пильнувати, щоб уникнути попадання пилу чи сторонніх предметів.
