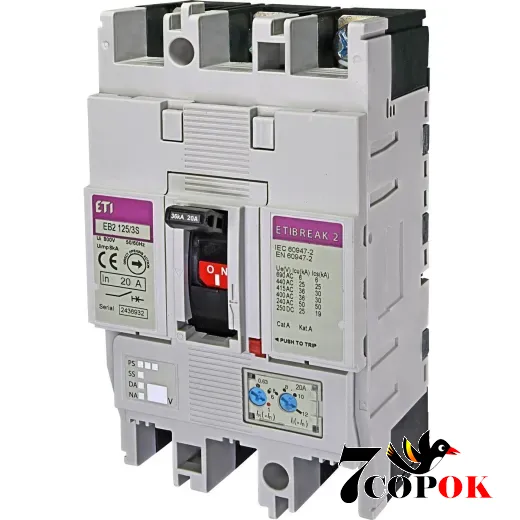

Автоматичні вимикачі: ETI EB2 125/3S 20A (36kA, (0.63-1)In/(6-12)In) 3P

Опис та переваги ETI EB2 125/3S 20A (36kA, (0.63-1)In/(6-12)In) 3P

Якщо вам потрібен надійний та гнучкий виріб для захисту промислових електричних ланцюгів - зверніть увагу на автоматичний вимикач ETI EB2 125/3S 20A. Цей трьохполюсний вимикач серії EB2/EB2S призначений для захисту від перевантажень, коротких замикань та інших аварійних ситуацій в електромережах.

Основні характеристики

• Номінальний струм: 20 А для даної модифікації EB2 125/3S 20A.
• Кількість полюсів: 3 (3 P) - трьохфазна версія.
• Відключаюча здатність при короткому замиканні (Icu/Ics): 36 кА / 36 кА при 415 В.
• Діапазон налаштування теплового захисту: 0,63-1 × In (тобто регулювання від 12,6 А до 20 А).
• Діапазон налаштування електромагнітного (короткозамикаючого) захисту: 6-12 × In (тобто для 20 А - 120-240 А).
• Тип підключення: переднє (front connection).
• Серія: EB2 (типо­розмір 125, «корпусний» автоматичний вимикач) - ETIBREAK2.
• Робоча напруга: до 690 В AC, до 250 В DC.
• Номінальна ізоляційна напруга: 800 В.
• Тип захисту корпусу: IP20.
• Вага виробу: 1,1 кг.

Для кого та де застосовується

Цей автоматичний вимикач підходить для застосування в тих випадках, коли потрібен промисловий захист електроланцюгів з трьома фазами: живлення силового обладнання, електродвигунів, розподільчих щитів, кабельних ліній. Серія EB2/EB2S передбачає можливість регулювання параметрів захисту, що допомагає адаптувати систему під конкретні навантаження - в умовах, коли перевантаження чи коротке замикання можуть створити серйозні ризики.

Чому варто вибрати саме цю модель

• Завдяки високій відключаючій здатності (36 кА) вона забезпечує впевнений захист у випадку значного короткого замикання - це важливо для критичних ліній.
• Налаштовувані тепловий і електромагнітний захист дають гнучкість: можна підлаштувати під фактичне навантаження, уникнувши частих помилкових спрацювань або недостатнього захисту.
• Типорозмір 125 і корпусне рішення - зручно для щитів і розподільчих панелей, забезпечує стандартизоване підключення і монтаж.
• Працює на змінному й постійному струмі (до 250 В DC) - додає універсальності в застосуванні.
• Виріб вироблено відповідно до стандарту IEC/EN 60947 (ізолювальні напруги, імпульсна витримка Uimp 8 кВ).

Установка та налаштування

• Монтаж у щиті з належною вентиляцією.
• Здійснювати підключення за схемою переднього підключення (front-connection).
• Налаштувати тепловий розчеплювач у межах 0,63-1 × In - тобто для 20 А це 12,6-20 А. Це дозволяє пристосувати вимикач до фактичного навантаження без створення зайвих резервів.
• Налаштувати електромагнітний захист у межах 6-12 × In - для даної моделі 120-240 А. Це забезпечує спрацювання при значному перевантаженні або короткому замиканні.
• Перевірити сумісність із лінією: номінальна напруга до 690 В AC.
• Забезпечити, що усі кріпильні і монтажні вузли встановлені так, щоб гарантувати надійний контакт і дотримання правил підключення.

Цей автоматичний вимикач добре впишеться до:

• розподільчих щитів промислових установок;
• силових щитків електродвигунів;
• ланцюгів живлення з підвищеною потребою у захисті;
• місць, де важлива адаптація захисту під навантаження (заводи, виробничі лінії, складські приміщення).

Також легко комбінується з аксесуарами (блоки керування, сигналізації, моторні приводи) серії EB2/EB2S - що дозволяє розширювати функціонал вимикача або доповнювати автоматизацію.

Ключові моменти, які варто врахувати

• Важливо перевірити, чи відповідає номінальний струм 20 А вашим умовам експлуатації; якщо навантаження значно більше - можливий вибір модифікацій з більшим струмом.
• Переконайтеся, що відключаюча здатність 36 кА достатня для вашої мережі. Це стане особливо критичним у великих промислових установках.
• При монтажі дотримуйтеся інструкцій виробника: правильне підключення, заземлення, температурні умови - все це впливає на безпечну та довготривалу роботу.
• Регулярно здійснюйте сервіс та перевірку: перевантаження або часті спрацювання можуть свідчити про зміну умов навантаження чи необхідність корекції налаштувань.
• Якщо планується інтеграція з автоматикою чи дистанційним керуванням - дізнайтеся про сумісні аксесуари серії EB2.

Автоматичний вимикач ETI EB2 125/3S 20A - вдалий вибір для тих, хто шукає трьохполюсний промисловий MCCB із високою відключаючою здатністю (36 кА), можливістю регулювання теплового й електромагнітного захисту (0,63-1 × In / 6-12 × In), призначений для монтажу у щитах 3-фазних мереж. Він дозволяє адаптувати захист під конкретне навантаження, забезпечуючи надійність при експлуатації в умовах високої відповідальності. При виборі моделі варто перевірити відповідність ваших параметрів (струм, напруга, відключаюча здатність) і умови монтажу.
