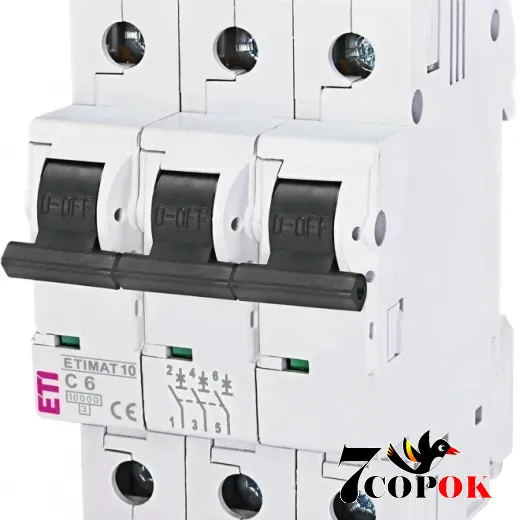

Автоматичні вимикачі: ETI ETIMAT 10 3p C 6А (10 kA)

Опис та переваги ETI ETIMAT 10 3p C 6А (10 kA)

Автоматичний вимикач ETI ETIMAT 10 3p C 6 А (10 kA) - модульне трьохполюсне захисне обладнання, призначене для введення в експлуатацію в електричних мережах змінного струму з номінальною напругою до 400 В. Це рішення серії ETIMAT 10, яке поєднує компактний форм-фактор із потужними технічними характеристиками: номінальний струм 6 А, характеристика відключення типу C, здатність до комутації струму короткого замикання 10 кА.

Для кого та коли застосовується

Якщо ви плануєте встановлення чи модернізацію електрощита, вводного чи щитової секції, шукаєте автомат, який витримує короткі замикання на рівні 10 кА, має характеристику С - то саме цей автоматичний вимикач ETIMAT 10 3p C 6 А стане розумним вибором. Незалежно від того, чи мова про житлову, комерційну чи промислову установку, ця модель розрахована на роботу в складніших умовах мережі.

Технічні характеристики

• Номінальний струм: 6 А.
• Кількість полюсів: 3 (3p) - трьохполюсне виконання для трифазної мережі.
• Характеристика відключення: C - означає, що пристрій реагує на струми перевантаження за кривою, характерною для загальних навантажень (освітлення, розетки, двигуни невеликої потужності).
• Відключна здатність: 10 kA - здатність вимикача розривати струм короткого замикання до 10 000 А.
• Серія: ETIMAT 10 - передбачає ширший вибір номіналів і більшу захисну здатність у порівнянні з серією ETIMAT 6.
• Монтаж: стандартна DIN-рейка (TH 35), ширина модуля типово 18 мм на полюс (залежно від виконання) для трьохполюсної - приблизно 3 модулі.
• Робочі умови: мережа змінного струму 230 / 400 В, частота 50/60 Гц.
• Додатково: механічний ресурс 20 000 циклів, електричний ресурс 10 000 циклів.

Переваги та ключові моменти

• Надійний захист від перевантажень і коротких замикань - серія ETIMAT 10 забезпечує здатність до відключення 10 kA.
• Оптимальне рішення для трифазного живлення - трьохполюсне (3p) виконання дозволяє працювати з трьома фазами без використання окремих однополюсних автоматів.
• Характеристика C - забезпечує баланс між чутливістю та надійністю у типових побутових та промислових мережах.
• Комбінування компактних розмірів (модульне виконання) та високих показників - серія ETIMAT 10 дозволяє зменшити площу щита без втрати функціоналу.
• Можливість монтажу додаткових аксесуарів: індикація «ON/OFF», блоки контактів, незалежні розчеплювачі, пломбування, маркування - ці функції характерні для серії ETIMAT 10.

Рекомендації по використанню

• Підбирайте автомат відповідно до номіналу навантаження: 6 А забезпечує захист ліній із невеликою силою струму - наприклад групові лінії освітлення чи розеток.
• Обов’язково враховуйте вимоги до відключної здатності - у разі встановлення автоматичного вимикача на вводі розподільчого щита із можливістю великих струмів короткого замикання, здатність 10 kA є вагомою перевагою.
• Встановлюйте автомат на DIN-рейку із дотриманням монтажних правил: забезпечте зручний доступ для підключення, дотримуйтеся відстаней до інших компонентів, дотримуйтеся рекомендацій щодо навколишньої температури (-25 … +50 °С) та вентиляції.
• Перед монтажем переконайтесь, що характеристики мережі (напруга, кількість фаз, тип навантаження) відповідають значенням автомата.
• При підключенні дротів - дотримуйтесь рекомендуваного перерізу (наприклад 1-25 мм²) і затягуйте клеми згідно з технічними умовами для уникнення перегріву.
• Враховуйте, що характеристика C означає, що вимикач реагує на струми перевантаження, які перевищують номінал у 5 разів і більше у дуже короткий час - це підходить для багатьох типових навантажень, але не для потужних двигунів із великим пусковим струмом (в цьому випадку краще розглядати характеристику D).

Чому варто звернути увагу

Модель ETIMAT 10 3p C 6 А є збалансованим рішенням між компактністю, потужністю та функціональністю. Завдяки модульному виконанню, набору доступних аксесуарів, європейському виробнику (ETI, Словенія) та широкому спектру виконань серії ETIMAT 10, цей автоматичний вимикач стане надійним елементом розподільної системи вашої електроустановки.
