Контактори: Hager 40A, 4НВ, 230В (ESC440S)

Опис та переваги Hager 40A, 4НВ, 230В (ESC440S)

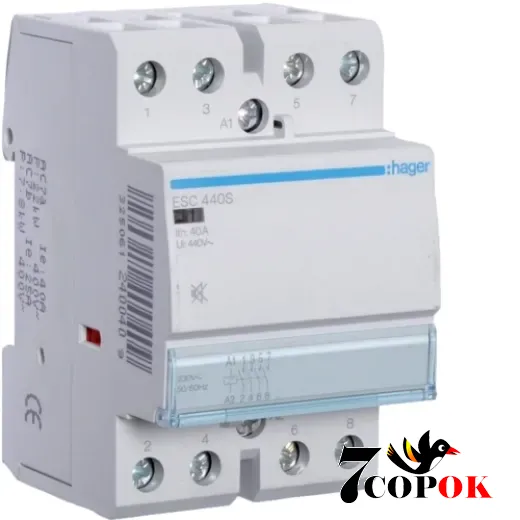

Контактор безшумний Hager ESC440S 40 A 4НВ 230 В - модульний рішення для тихих систем управління, що суміщає надійність, компактність і знижений рівень шуму.

Основні характеристики

• Номінальний струм (In): 40 A
• Контакти: 4 нормально відкриті (4NO, або 4НВ)
• Напруга керування котушки: 230 В AC, 50/60 Гц
• Напруга ізоляції (Ui): 440 В
• Імпульсна напруга (Uimp): 4 000 В
• Категорії застосування: AC7a / AC7b (керування лампами, індуктивними та резистивними навантаженнями)
• Витримка механічних циклів: 100 000
• Електричне ресурсообмеження: 30 000 циклів
• Потужність втрат (при In): ~ 17,30 Вт
• Вхідні/силові проводи, що підключаються:
    • гнучкі: 1,5-16 мм²
    • жорсткі: 1,5-25 мм²
• Габарити: висота 85 мм × ширина 54 мм × глибина 60 мм
• Займає на DIN-рейці 3 модулі (≈ 52,5 мм по ширині)
• Робоча температура: від -10 °C до +50 °C
• Температура зберігання/транспортування: від -40 °C до +80 °C

Це обладнання виготовлене в рамках лінійки Humfree від Hager, де акцент робиться на тиху роботу без звичних клацань, властивих звичайним контакторам (Humfree означає «без шуму»). У довготривалій експлуатації рівень вібрації та шуму залишається мінімальним, що особливо важливо в приміщеннях із людиною.

Область застосування

Контактор ESC440S підходить для багатьох сценаріїв, зокрема:

• Керування освітленням: галогенні лампи, лампи розжарювання
• Люмінесцентні трубчасті лампи (енергозбережувальні, одиничні чи подвійні, з трансформаторами чи без них)
• Газоразрядні лампи високого або низького тиску, металогалогенні системи
• Резистивні навантаження (опалювальні елементи, нагрівачі)
• Індуктивні навантаження (електродвигуни, вентиляція, насоси)
• Автоматичні системи керування (через терморегулятори, контролери освітлення)
• Помешкання, офіси чи інші простори, де важливо уникати шуму від контактора

Контактор використовують у проектах з управління насосами, вентиляційними системами, освітленням, обігрівом тощо.

Переваги та особливості

Контактор Hager ESC440S має низку переваг:

• Тиха робота - рівень шуму суттєво знижений порівняно зі звичайними контактами
• Компактність - займає лише 3 модулі на DIN-рейці
• Універсальність застосування - придатний як для освітлення, так і для індуктивних чи резистивних навантажень
• Мінімальні комутаційні перешкоди
• Можливість встановлення додаткових контактів, пломбувальних кришок
• З’єднання під гвинти PZ2 - зручність монтажу
• Відповідність стандартам EN 61095 / VDE 0660 (частина 102)
• Екологічна відповідність (RoHS/REACH) згідно специфікацій виробника

При цьому виробник застерігає, що Humfree контактори не призначені для інтенсивного цілодобового навантаження без перепочинку - в таких випадках рекомендують використовувати спеціальні промислові контактори.

Монтаж і підключення

Монтаж передбачає встановлення на DIN-рейку разом з іншими модульними компонентами. Підключення здійснюється через клеми, що затискаються гвинтами з викруткою PZ2. Завдяки конструкції можлива інтеграція з іншими модулями (додаткові контакти, кришки) для складніших схем керування.

Для уникнення термічного впливу чи взаємного нагріву контактів, які розташовані поряд, доцільно застосовувати проставки LZ060 або інші аксесуари, які виробник пропонує для монтажних систем.

Поради при виборі

При виборі контактора варто звернути увагу на:

• чи потребуєте управління індуктивними навантаженнями - тоді категорія AC7b важлива
• чи має бути тиха робота в житлових приміщеннях
• сумісність з монтажною схемою (скільки модулів, як розташовані інші компоненти)
• чи буде перепад напруги та наскільки важлива імпульсна стійкість (Uimp)
• чи потрібна можливість розширення (додаткові контакти, пломбувальні кришки)

Грамотно підібраний контактор дозволить створити безшумні, надійні електричні ланцюги в житлових, комерційних чи промислових системах.
