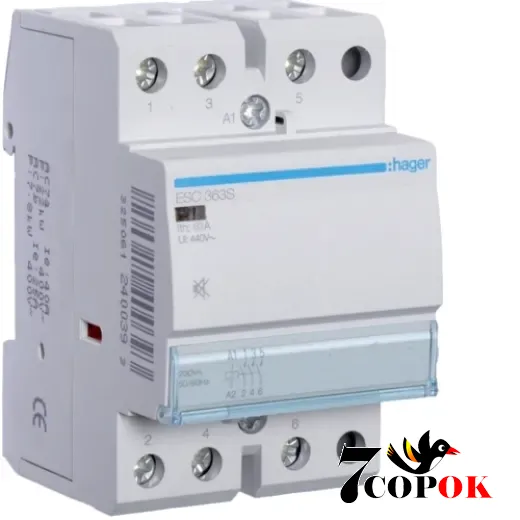

Контактори: Hager 63A, 3НВ, 230В (ESC363S)

Опис та переваги Hager 63A, 3НВ, 230В (ESC363S)

Контактор безшумний Hager ESC363S - це модульний трьохполюсний контактор із трьома нормально відкритими контактами (3НВ), з номінальним робочим струмом 63 А та катушкою управління 230 В змінного струму. Його конструкція призначена для монтажу в електрощитах (на DIN-рейку) у комерційних, житлових або промислових мережах для керування освітленням, нагрівальними, вентиляційними чи іншими навантаженнями.

Ключові характеристики

• Робочий струм: 63 А
• Напруга катушки управління: 230 В AC (50/60 Гц)
• Контактна конфігурація: 3 нормально відкритих контакти (3НВ)
• Ширина: 3 модулі по 17,5 мм
• Клас напруги ізоляції: 440 В
• Імпульсна напруга (U_imp): 4 кВ
• Робочі режими: AC-1, AC-3, AC-7a, AC-7b
• Стійкість до коротких замикань (при захисті): 3 кА
• Час втягування катушки: ≈ 25 мс
• Час відпускання: ≈ 20 мс
• Споживана потужність катушки: 5 Вт (утримання/втягування)
• Механічний ресурс: до 1 000 000 циклів
• Електричний ресурс (в режимі AC-7a): ≈ 30 000 циклів
• Підключення провідників:
   • одножильні: 4…25 мм²
   • багатожильні з наконечником: 4…6 мм²
• Крутний момент затискання клем: 2…3,5 Н·м
• Температурний діапазон роботи: від -10 °C до +50 °C
• Температура зберігання: від -40 °C до +80 °C
• Ступінь захисту: IP2X
• Можлива установка допоміжних контактів або пломбувальних кришок

Переваги та особливості

1. Мінімальний рівень шуму
   Конструкція серії ESC S спроектована таким чином, щоб працювати з низьким акустичним шумом. Навіть при багаторазових перемиканнях, рівень звуку зберігається стабільно низьким.
2. Універсальність у застосуванні
   Контактор підходить для управління різноманітними навантаженнями - освітленням (галогенове, розрядні лампи, люмінесцентні, LED), системами опалення, вентиляції, теплими підлогами, кондиціонерами. Підтримує режими AC-7a (люмінесцентні, газорозрядні) та AC-7b (індуктивні навантаження).
3. Надійне комутаційне рішення
   Завдяки високим характеристикам струму, ізоляції та ресурсу, ESC363S забезпечує тривалу стабільну роботу у різних умовах, витримуючи багато циклів увімкнень і вимкнень без погіршення контактної поверхні.
4. Модульність й зручність монтажу
   Компактна тримодульна конструкція полегшує встановлення в стандартних щитах. Під’єднання - звичайними гвинтовими клемами, з можливістю користуватися звичайними інструментами (PZ2) для монтажу.
5. Сумісність з додатковими комплектуючими
   До ESC363S можна додати допоміжні контакти, кришки для пломбування та інші аксесуари, що дає можливість гнучкого налаштування під вимоги системи.

Контактор ESC363S часто обирають у таких випадках:

• Автоматичне управління системами освітлення в офісних або житлових будівлях.
• Перемикання груп ламп високої потужності чи багатьох точок освітлення.
• Контроль нагрівальних елементів, електрокалориферів, теплих підлог.
• Керування вентиляційними системами або кондиціонерами через релейні лінії.
• У схемах розумного будинку: для віддаленого вмикання чи вимкнення навантажень.

При виборі ESC363S радять звернути увагу на:

• Сумарний струм навантаження - він має бути ≤ 63 А
• Тип навантаження: індуктивне чи освітлювальне (AC-3 чи AC-7a/7b)
• Напруження управління - в цьому контакторі 230 В
• Можливість доповнення допоміжними контактами
• Умови монтажу (температура, наявність вільного місця)

Під’єднання здійснюють через гвинтові клеми, стежачи за відповідними полюсами та дотримуючись інструкцій виробника. У схемах керування варто використовувати захисні автомати, які обмежують струм короткого замикання (наприклад, тип C 63 А або аналогічний).

На відміну від звичайних (гучних) контакторів, модель ESC363S розроблена для майже безшумної роботи протягом усього терміну експлуатації. Конструктивно серія ESC має поліпшену форму котушки та амортизаційні елементи, що зменшують звукові коливання. Крім того, завдяки можливості доповнити допоміжними контактами чи пломбувальними кришками, вона гнучкіша ніж базові моделі.
