Контактори: ETI CEM 2,5CK.01 (2,5 кВАр, 400-440V)

Опис та переваги ETI CEM 2,5CK.01 (2,5 кВАр, 400-440V)

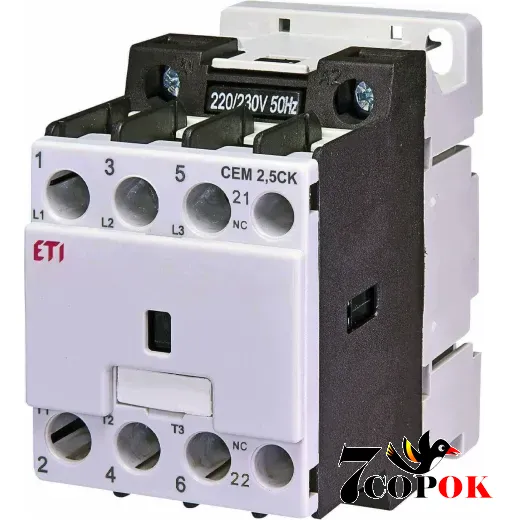

Контактор CEM 2,5CK.01 (2,5 кВАр, 400-440 V) ETI - це спеціалізований пристрій для комутації конденсаторних батарей в системах компенсації реактивної потужності. Він призначений для надійного включення / виключення конденсаторів при робочій напрузі 400-440 V, відповідає класу навантаження AC-6b і має додатковий NC-контакт для керування схемами захисту чи сигналізації.

Контактор належить до серії CEM CK від виробника ETI (Словенія) і розроблений спеціально для роботи з установками компенсації реактивної потужності.
При нормальній роботі конденсаторні батареї потребують комутації з урахуванням високих пускових струмів. Контактор CEM CK забезпечує такі умови:

• спочатку спрацьовують додаткові контакти (1NC), через які пусковий струм протікає через токообмежувальні елементи,
• після цього - через кілька мілісекунд - замкнуться основні силові контакти, пропускаючи номінальний робочий струм.
  Ця послідовність зменшує стрибки струму і продовжує ресурс контакторів.

Основні характеристики

• номінальна потужність комутації: 2,5 кВАр при напрузі 400-440 V
• номінальний струм Ie у режимі AC-6b при 400 V: 3,6 A
• ізоляційна напруга Ui: 690 V
• робочий діапазон температур: від -25 °C до +55 °C
• ступінь захисту: IP20
• кількість комутацій в годину: до 240
• електричний ресурс: 100 000 циклів
• контакти: 3NO (основні) + 1NC (додатковий)
• споживана потужність катушки при замиканні: ~62 ВА, режим утримання ~0,75 ВА
• габарити (мм): приблизно 71 × 45 × 72
• вага близько 0,25 кг

Монтаж і застосування
Контактор легко монтується на DIN-рейку або монтажну панель, що спрощує інтеграцію у щитові рішення.
Він підходить для групової чи централізованої компенсації реактивної потужності в електричних мережах, де немає пофазного реактора - у таких випадках доцільно взяти контактор з запасом по потужності, тобто з дещо вищим номіналом, ніж конденсатор.

Переваги цього контактора:

• обмеження пускового струму через додатковий NC-контакт і вбудовані токообмежувальні елементи
• компактні розміри
• відповідність стандартам IEC 60947-1 / IEC 60947-4
• можливість встановлення на DIN-рейку або монтажну панель
• надійна робота в широкому температурному діапазоні
• високий ресурс комутацій
• додатковий NC-контакт для сигналізації або захисту

Поради покупцю
Під час вибору зверніть увагу на сумісність напруги управління (230 V AC), перевірте, щоб контактор відповідав категорії навантаження AC-6b. Якщо планується монтаж у високотемпературному середовищі або без фазного реактора - оберіть модель із запасом потужності.
Перед установкою зверніться до технічного каталогу ETI для коректного підключення силових та допоміжних контактів, зверніть увагу на кути підключень і правильність монтажу.
Переконайтеся, що характеристики мережі (напряження, частота) співпадають із технічними умовами контактора.
Після монтажу слід провести тестові комутації, перевірити коректну роботу NC-лінії та основних контактів.

Контактор CEM 2,5CK.01 (2,5 кВАр, 400-440V) ETI стане надійним компонентом системи компенсації реактивної потужності, забезпечуючи плавне керування підключенням конденсаторів, зменшуючи навантаження на мережу та продовжуючи експлуатаційний ресурс як самого приладу, так і конденсаторної батареї в цілому.
