Контактори: Eaton DILM 15-01 (230V,50Hz; 240V,60Hz)

Опис та переваги Eaton DILM 15-01 (230V,50Hz; 240V,60Hz)

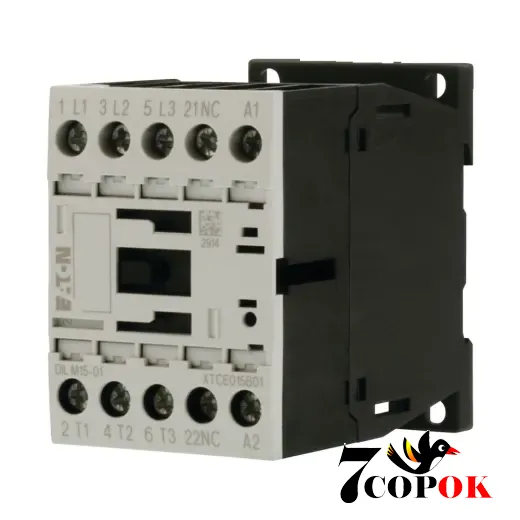

Контактор Eaton DILM 15‑01 - це електромагнітний розривний апарат, призначений для дистанційного включення та вимкнення електричних силових ланцюгів змінного струму. Працює в режимах 50 Hz та 60 Hz з напругою керування 230 V / 240 V AC, і має номінальний струм 15 A за класом AC‑3, що дозволяє керувати електродвигунами потужністю до 7,5 kW.

Основні технічні параметри Eaton DILM 15-01:

• Керуюча катушка: 230 V 50 Hz / 240 V 60 Hz AC
• Номінальний робочий струм (AC‑3): 15 A при 400 V
• Максимальна потужність двигуна: до 7,5 kW при 400 V, до 4 kW при 230 V
• Полюси: 3 основних NO + 1 NC допоміжний контакт
• Категорії застосування: AC‑3 (пуск/управління двигунів), AC‑4 (пуск/торможення/реверс)
• Клеми: різьбові (винтове з’єднання), у деяких модифікаціях - push‑in
• Робочий діапазон напруг керування: 220-240 V ±10%, частота 50/60 Hz
• Габарити та вага: компактний форм‑фактор (приблизно 75×45×68 мм, вага 0,29 кг)

Контактор DILM 15‑01 підходить для широкого спектра промислових і побутових завдань:

• Керування трифазними асинхронними двигунами (AC‑3)
• Режими пуск/торможення (AC‑4), включаючи реверс і старт‑стоп
• Керування ланцюгами освітлення, нагрівальних елементів, нерухомих або слабо індуктивних навантажень (AC‑1)

Чому обирають DILM 15‑01

Компактність і міцність: корпус із можливістю кріплення на DIN‑рейку або плату, надійні клеми.
Надійна електромагнітна катушка, працює на змінному струмі 50/60 Hz, стабільна вольтаж‑толерантність 220-240 V ±10%.
Додатковий NC‑контакт (1NC) для інтеграції з керуючими схемами або аварійними ланцюгами.
Універсальність: керує навантаженням до 7,5 kW - від середньомірних до великих промислових машин.
AC‑експлуатаційні категорії (AC‑3, AC‑4) забезпечують допустимість циклічних та інтенсивних режимів роботи.
Стандарти якості: виробник Eaton/MOELLER, серія DILM - визнані у промисловості.

Переваги для користувача

• Ефективне керування двигунами до 15 A, з мінімальним нагрівом та підвищеним ресурсом
• Стійкість до навантаження типу AC‑4 дозволяє використовувати в тяжких умовах пуску і гальмування
• Сертифікація і гарантія - якість підтверджена IEC/EN стандартами, ISO‑сертифікований виробничий процес
• Зручність монтажу - стандартний розмір, різьбові клеми, можливість швидкої заміни або модернізації системи автоматизації

Короткий підсумок

• Модель: DILM 15‑01 (230 V 50/60 Hz)
• Струм: 15 A (AC‑3)
• Потужність: 7,5 kW при 400 V
• Полюси: 3 основних NO + 1 NC
• Категорії: AC‑3, AC‑4
• Клеми: різьбові (винтові) / деякі версії - push‑in
• Переваги: компактність, потужність, універсальність для двигунів та автоматичних систем
• Сфера застосування: керування асинхронними двигунами, освітленням, нагрівальними елементами.

Для якісної експлуатації:

• Перевіряйте сумісність напруги живлення з параметрами 230 V 50 Hz або 240 V 60 Hz
• Забезпечте належне охолодження у щиті, щоб уникнути перегріву
• При інтеграції у систему керування використовуйте NC‑контакт для сигналізації або аварійних схем
• Оновіть відповідно схему керування двигуном, використовуючи характеристики AC‑3 або AC‑4 за потреби
