Контактори: Hager 25A, 4НВ, 230В (ESC425)

Опис та переваги Hager 25A, 4НВ, 230В (ESC425)

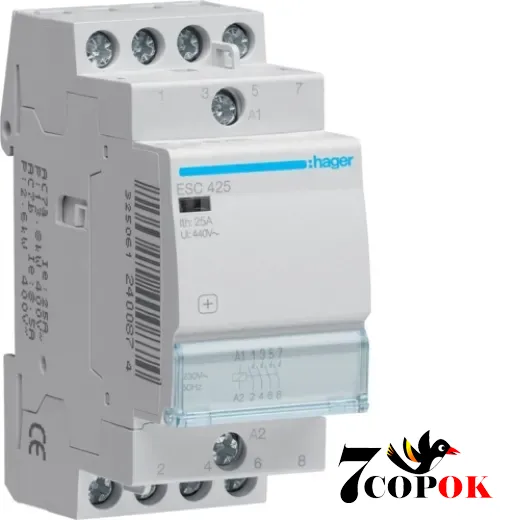

Контактор Hager ESC425 - це модульний електричний пристрій для комутації змінного струму, призначений для керування навантаженнями до 25 А на чотирьох нормально відкритих (4 NO / 4 НВ) контактах. Він розроблений для монтажу в електрощитах на DIN-рейку (монтажний тип), з габаритною шириною 2 модулі (2 × 17,5 мм).

Ключові параметри:

• Номінальний струм: 25 A
• Контакти: 4 нормально відкритих (4 NO / 4 НВ)
• Напруга котушки керування: 230 В змінного струму (50/60 Гц)
• Напруга ізоляції / робоча напруга: до 400 В, ізоляційна напруга Ui = 440 В, імпульсне напруга витримки Uimp = 4 кВ
• Категорії застосування: AC-1 / AC-7a для ламп і освітлення, AC-3 / AC-7b для індуктивного навантаження
• Температурний діапазон роботи: від −10 °C до +50 °C
• Габарити: висота 83 мм, глибина 60 мм, ширина 35,75 мм
• Механічний ресурс: 100 000 циклів
• Електричний ресурс: близько 30 000 циклів при відповідних умовах
• Розсіювана потужність при номінальному струмі: близько 7,50 Вт
• Потужність втягування котушки (пускова) та утримування: наприклад, близько 9,2 ВА (пускова), 1,85 ВА (утримання) (згідно з технічними таблицями)
• Час спрацьовування: приблизно 20 мс (втягування) і 15 мс (відпускання)
• Під’єднання: винтові клеми з зажимом на гнучкий провід 1,5…10 мм², жорсткий - 1,5…6 мм², момент затягування ~1,2 Н·м
• Ступінь захисту корпусу: IP20 / IP2X (на рівні модульного монтажу)

Цей контактор широко застосовується для керування освітленням, опаленням, вентиляційними системами, теплими підлогами чи іншими електронавантаженнями. Він може виконувати роль «кінцевого комутатора» за допомогою таймерів або управляючих схем, які працюють від слабших струмів.

Переваги та особливості:

• Компактна ширина (2 модулі), що дозволяє заощаджувати місце в щиті.
• Чітка індикація стану контактів через індикаторне вікно (на ряді моделей)
• Плоский профіль для монтажу у вузьких панелях.
• Можливість додавання допоміжних контактів або кришок для пломбування.
• Сумісність з серією модульної апаратури (включно з автоматами, реле тощо) у єдиному стилі монтажу.
• Стабільна робота в межах вказаного температурного діапазону.
• Відповідність міжнародним стандартам (EN 61095, VDE 0660, інші специфікації)

Коли обирати саме Hager ESC425:

• Якщо потрібно переключати кілька фаз або ліній одночасно - 4НО дає змогу керувати чотирма незалежними лініями або об’єднувати їх.
• Для навантажень до 25 А - лампи, освітлення, нагрівальні елементи, вентилятори.
• Для монтажу в стандартні щити з DIN-рейками, де важлива економія місця.
• Якщо потрібна надійність довгих циклів комутації (сотні тисяч циклів).
• Коли важлива можливість розширення (додавання допоміжних контактів, монтаж в існуючу систему модульної апаратури).

При покупці зверніть увагу на:

• Наявність заводської пломби або упаковки, щоб уникнути контрафактної продукції.
• Перевірку відповідності специфікацій (25 A, 4NO, 230 В) заявленим потребам.
• Вказівки технічного паспорта - правильний момент затягування клем, типи провідників.
• Умови зберігання (−40…+80 °C) та температури монтажу (починаючи від −10 °C).

У підсумку, контактор Hager ESC425 25 A, 4 НВ, 230В - це зручне рішення для автоматизації електрообладнання в побуті або промисловості, що поєднує компактність, надійність та універсальність. Завдяки чітким технічним характеристикам та відкритості параметрів, він легко інтегрується у системи електроживлення та керування.
