Контактори: Hager 40A, 3НВ, 230В (ESC340)

Опис та переваги Hager 40A, 3НВ, 230В (ESC340)

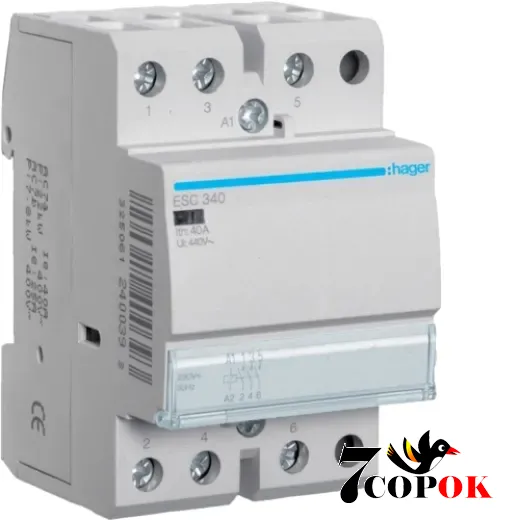

Контактор Hager ESC340 - це модульне комутаційне обладнання з трьома нормально відкритими контактами (3НВ), котушка керування якого працює від 230 В змінного струму. Його функція - дистанційне вмикання або вимикання ланцюгів електроживлення, особливо освітлення, нагрівальних систем, вентиляції чи індуктивних навантажень.

Цей контактор ефективно застосовується у комунтації електричних пристроїв з різними типами навантажень, включаючи лампи розжарювання, галогенні, люмінесцентні, енергозберігаючі, металогалогенні, газорозрядні.

Технічні характеристики

• Номінальний струм: 40 А
• Напруга керування (котушки): 230 В AC
• Кількість і тип контактів: 3 НВ (3 нормально відкриті)
• Ширина по модулях DIN-рейки: займає 3 модулі (по 17,5 мм кожен)
• Напруга ізоляції: 440 В
• Імпульсна напруга: 4 кВ
• Потужність втягування котушки: близько 60 ВА, утримання - 7 ВА
• Максимальний струм короткого замикання при захисті: 3 кА
• Крутний момент підключення та допустимі перерізи проводів: 4…25 мм² для одножильних, 4…6 мм² для багатожильних
• Час спрацювання котушки (втягування / відпускання): ~ 20 мс
• Температурний діапазон експлуатації: від -10 до +50 °C
• Механічний ресурс: до 1 000 000 циклів
• Електричний ресурс у режимі AC7a: ≈ 30 000 комутацій

Сфера застосування й особливості

Контактор Hager ESC340 використовують у таких ситуаціях:

• автоматизація освітлення у комерційних чи житлових приміщеннях
• керування системами опалення або вентиляції
• дистанційне керування обігрівачами чи насосами
• комутація індуктивних навантажень (наприклад електродвигунів)
• застосування у модульних електрощитах, де важлива компактність

До переваг цього контактора належать:

• індикація стану контактів через віконце
• невисокий рівень шуму та зменшені електричні перешкоди при комутації
• можливість встановлення допоміжних контактів або пломбувальних кришок
• сумісність з DIN-рейкою, простота монтажу
• відповідає стандартам EN 61095, VDE 0660 (розділ 102)

Слід зазначити: якщо контактори встановлюються в ряд один поряд з одним, рекомендується використовувати проставку LZ060 для зменшення теплового впливу.

Як оптимально вибрати й монтувати

При виборі врахуйте:

• сумарне навантаження у ваших ланцюгах - 40 А забезпечують якісну комутацію
• тип навантаження (резистивне чи індуктивне) - ESC340 підходить і для AC7a та AC7b категорій
• чи потрібні допоміжні контакти, чи передбачені пломбувальні кришки
• монтаж у щитку - переконайтесь, що є достатньо місця під 3 модулі
• дотримання температурного діапазону та способу під’єднання (жили, крутний момент тощо)

Монтаж повинен проводитися досвідченим електриком з дотриманням правил безпеки: прихідний кабель на котушку, живлення на силові контакти, надійне з’єднання через гвинтові клеми з моментом затягування згідно документації.

Контактор Hager ESC340 40A 3НВ 230В - надійний вибір для управління електричними ланцюгами з трифазними або однофазними навантаженнями. Він поєднує компактність, універсальність та відповідність стандартам. При правильному монтажі й застосуванні за призначенням цей контактор може слугувати довго та стабільно в системах автоматизації, освітлення, вентиляції або опалення.
