Контактори: Hager 40A, 4НВ, 230В (ESC440)

Опис та переваги Hager 40A, 4НВ, 230В (ESC440)

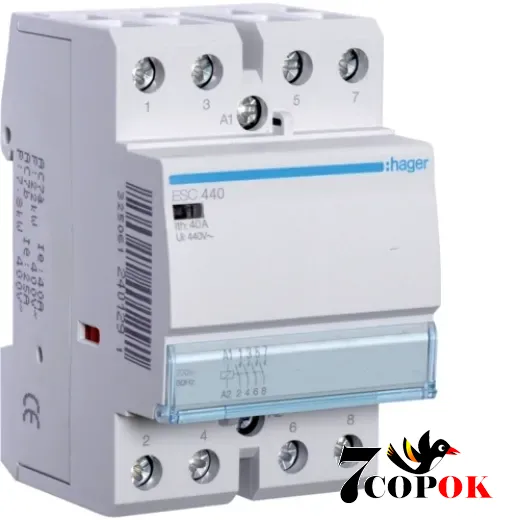

Контактор Hager ESC440 - це модульний електромеханічний прилад для комутації електричних ланцюгів середньої потужності, який широко використовується в системах керування освітленням, вентиляцією, опаленням, насосами та іншою інженерною апаратурою. Він поєднує в собі компактність, надійність і зручність монтажу. Утім, цей опис не шаблонний: він зосереджено і детально розкриває ключові технічні характеристики, особливості застосування й переваги для користувача або монтажника.

Характеристики та робочі параметри

• Номінальний струм: 40 A, тобто контактор розрахований на комутацію навантажень до 40 ампер.
• Конфігурація контактів: 4 нормально відкритих (4NO, 4НВ), тобто чотири незалежні комутаційні елементи без нормально закритих контактів.
• Напруга керування (катушка): 230 В AC (50 Гц).
• Напруга ізоляції / пікова (Uimp): 440 В / 4 кВ.
• Допустимий робочий струм для категорії AC3: біля 25 A.
• Межі температур: робоча температура - від -10 до +50 °C; зберігання - від -40 до +80 °C.
• Кількість модулів під DIN-рейку: 3 модулі (один модуль ≈ 17,5 мм).
• Розміри (приблизно): висота ~ 85 мм, ширина ~ 54 мм, глибина ~ 60 мм.
• Електрична витривалість: ~ 30 000 циклів при комутації; механічна витривалість ~ 100 000 циклів.
• Втрати потужності під номінальним струмом: близько 14,30 Вт загальна (у каталозі Hager).
• Споживання котушкою: втягувальна потужність ~ 62,5 VA, утримуюча ~ 7 VA.

Сфери використання та особливості

Контактор ESC440 застосовується там, де необхідно здійснювати дистанційне керування навантаженням змінного струму або автоматично вмикати/вимикати групи споживачів. До типових застосувань належать:

• системи управління освітленням (в тому числі великих ліній освітлення)
• системи вентиляції, кондиціювання повітря
• керування обігрівальним обладнанням, електрокалориферами
• керування насосами, циркуляційними системами
• інші навантаження змінного струму середньої потужності

Контактор здатний працювати як у категорії AC-7a (лампи, освітлення) так і в AC-7b (індуктивні навантаження), з відповідними обмеженнями по струму.

Монтаж передбачений на стандартну DIN-рейку 35 мм, а ширина (3 модулі) забезпечує компактне встановлення поруч з іншими модульними пристроями.

При монтажі рекомендується звертати увагу на теплові взаємодії між сусідніми контакторами (для зменшення взаємного нагрівання можуть використовуватися проміжні проставки).

Контактор має індикатор положення контактів (вікно індикації), що дозволяє візуально контролювати стан (чи замкнені контакти).

Переваги для користувача

Коли ви шукаєте контактор 40 A 4НВ 230 В, Hager ESC440 привертає увагу такими перевагами:

• Добра потужність для середніх навантажень - 40 A дозволяє підключати суттєві групи споживачів.
• Чотири незалежні нормально відкриті контакти - можливість керувати кількома ланцюгами одночасно.
• Стандартне керування - 230 В AC, що часто відповідає схемам автоматики й управління.
• Висока надійність - у каталозі Hager зазначено значні строки служби і ресурси циклів.
• Зручність монтажу - на DIN-рейку, компактний форм-фактор (3 модулі) дозволяє ефективно використовувати місце в щиті.
• Універсальність - можливість доповнення допоміжними контактами чи встановлення пломбувального кожуха.
• Видима індикація стану контактів - прискорює обслуговування та діагностику.
• Широке використання - сумісний із стандартами EN, застосовується у побуті, промисловості, комерційних об’єктах.

Рекомендації при виборі та монтажі

При виборі контактора важливо брати до уваги:

1. Який тип навантаження (резистивне, індуктивне) буде комутуватися - це впливає на вибір категорії (AC-1, AC-3, AC-7a, AC-7b).
2. Запас по струму - рекомендується брати контактор із запасом над номінальним струмом для підвищення ресурсу і зменшення нагріву.
3. Температура середовища - при нижчих або вищих температурах ніж межі −10…+50 °C, слід передбачати охолодження або вибрати інший прилад.
4. Рекомендувати використовувати проставку (наприклад LZ060) між контакторами, якщо вони встановлені дуже близько, щоб уникнути теплового впливу.
5. Забезпечити правильне затягування клем (силові й керуючі) згідно з нормативами монтажу.
6. Контролювати, аби контактор не був перевантажений за потужністю або не експлуатувався постійно на межі.

Кому підійде цей контактор

Контактор Hager ESC440 - слушний вибір:

• для електромонтажників, які проектують щити керування або освітлення
• для інженерних систем у житлових / комерційних будівлях
• для систем «розумний будинок», де треба дистанційне керування навантаженням
• для виробничих об’єктів з помірними струмами споживання
• для модернізації та заміни в існуючих щитах, де потрібно рішення типу 40 A / 4НВ

Якщо вам потрібен контактор на 40 A, з чотирма нормально відкритими контактами, з котушкою на 230 В, який встановлюється на DIN-рейку, має індикатор стану і добрі ресурси роботи - Hager ESC440 є потужним рішенням у цьому класі. Він зручний у застосуванні, універсальний за призначенням, призначений для комутації змінних навантажень у багатьох сферах. Оптимальний вибір для тих, хто шукає надійність, функціональність і гнучкість у схемах електропостачання та автоматики.
