Контактори: Hager 63A, 3НВ+1НЗ, 230В (ESC466)

Опис та переваги Hager 63A, 3НВ+1НЗ, 230В (ESC466)

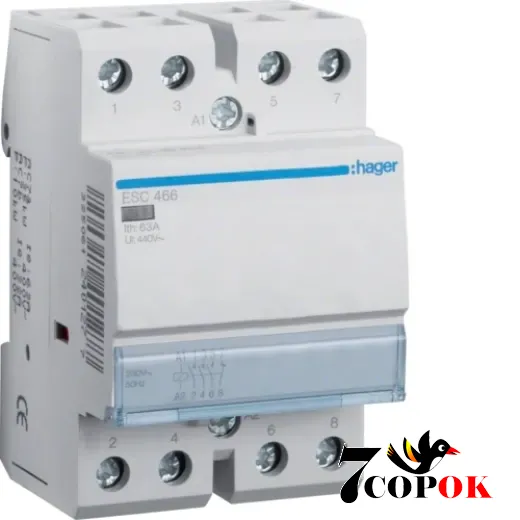

Контактор Hager ESC466, розрахований на 63 А, з конфігурацією 3 нормально відкритих (3 Н.В.) + 1 нормально замкнений (1 Н.З.) контактів та котушкою управління на 230 В змінного струму (AC), - це надійний модульний апарат для комутації електричних кіл у побутових і промислових системах.

Опис моделі та її переваги

Контактор Hager ESC466 призначений для комутації та управління лініями освітлення, опалення, вентиляційних систем, насосів, систем управління тощо. Він встановлюється на DIN-рейку і займає 3 модулі (54 мм) ширини. Має стандартне модульне виконання, що дозволяє легко інтегрувати його у щитові панелі.

Ключові технічні параметри:

• Номінальний струм: 63 А
• Конфігурація контактів: 3 Н.О. + 1 Н.З. (3NO + 1NC / 3НВ + 1НЗ)
• Напруга котушки управління: 230 В змінного струму (50/60 Гц)
• Категорії навантажень: AC7a (резистивні навантаження, лампи) та AC7b (індуктивні навантаження)
• Сила втягування котушки: 60 ВА - сила утримання: 7 ВА
• Час спрацювання втягування / відпускання: близько 20 мс
• Механічна довговічність: 1 000 000 циклів
• Електричні ресурси: для режиму AC7a - до 30 000 робочих циклів
• Заявлена стійкість до коротких замикань: при відповідному захисті - до ~3 кА
• Температурний діапазон експлуатації: від -10 °C до +50 °C
• Напруга ізоляції: 440 В, імпульсна стійкість: 4 кВ
• З’єднання здійснюється гвинтовими клемами під викрутку PZ2

Області застосування

Hager ESC466 часто використовують там, де потрібне роздільне комутування кількох ліній або окремих фаз із приєднанням допоміжного (контрольного) контакту. Поширені випадки застосування:
• Керування освітленням великих приміщень, залів, вуличних або архітектурних елементів
• Управління нагрівальними агрегатами, електричними обігрівачами
• Управління насосами, вентиляторними системами, кліматичними установками
• Інтеграція у системи автоматизованого керування вентиляцією або кондиціонуванням
• Використання у щитових панелях житлових або комерційних об’єктів

Переваги та особливості

Контактор виконаний за стандартом EN 61095, що гарантує відповідність європейським нормам з безпеки та надійності. Його модульний форм-фактор дає змогу компактно розміщувати у комбінації з іншими модулями (автомати, реле, шинні роз’єми) в електрощиті.
Контактор забезпечує можливість монтажу додаткового контакту або пломбувальної кришки, що корисне для контролю чи блокування доступу.
Щоб зменшити тепловий вплив між сусідніми контакторами, рекомендується використовувати проставку LZ060.
Коефіцієнт втрати потужності (розсіюваної потужності) доволі низький - близько 5 Вт у нормальному режимі роботи.
Контактор адаптований під комутацію як резистивних, так і індуктивних та люмінесцентних навантажень (лампи, газорозрядні лампи, електронні трансформатори)

Монтаж і підключення

• Монтаж проводиться на DIN-рейку (тип 35 мм)
• Займає три модулі (3 модуля по 17,5 мм)
• Підключення проводів здійснюється через гвинтові клеми (PZ2)
• Допускається підключення кабелів з діаметром до 25 мм² стандартного типу
• Для надійності у випадках групового монтажу поряд з іншими контакторами - рекомендовано встановити проміжну проставку
• Можливість встановлення допоміжного контакту у вільному слоті

Рекомендації при виборі

Перед придбанням слід звернути увагу на відповідність струму навантаження до 63 А, тип навантаження (індуктивне чи резистивне), а також частоту та напругу керування (230 В). Якщо планується монтаж кількох модулів у щиті, слід врахувати тепловий вплив та забезпечити відстань або проставки. Якщо потрібно додатковий контакт для сигналізації чи блокування - контактор підтримує доповнення.

Цей апарат зазвичай присутній на складах електротехніки та пропонується з гарантією. Ціна часто коливається у межах кількох тисяч гривень залежно від постачальника.

Контактор Hager ESC466 63 А, 3НВ+1НЗ, 230 В - це багатофункціональний модульний пристрій для управління і захисту електричних систем із можливістю розширення, сумісністю з іншим модульним обладнанням і адаптацією до різних типів навантажень. Якщо вам потрібна надійна комутація для освітлення, обігріву, вентиляції чи насосів - ця модель часто відповідає вимогам.
