Захист електродвигунів: Новатек-Електро УБЗ-301-01 5-50 А

Опис та переваги Новатек-Електро УБЗ-301-01 5-50 А

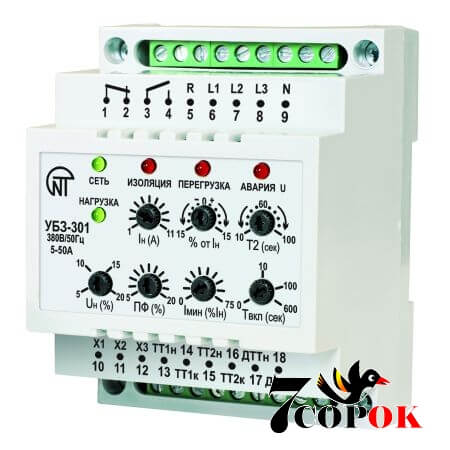

​Універсал ьний блок захисту електродвигунів УБЗ-301-01 від компанії Новатек-Електро - це сучасний пристрій, призначений для забезпечення надійного захисту двошвидкісних (двообмоткових) асинхронних електродвигунів. Він здійснює постійний контроль параметрів мережевої напруги, фазних та лінійних струмів кожної обмотки, а також перевіряє опір ізоляції обмоток статора на корпус.​

Основні характеристики Новатек-Електро УБЗ-301-01 5-50 А:

• Номінальний струм двигуна: від 5 до 50 А.​
• Зовнішні трансформатори струму: постачаються в комплекті.​
• Індикація: світлодіодна.​
• Виконання: монтаж на DIN-рейку.​
• Габаритні розміри: чотири модулі типу S.​
• Маса: не більше 0,200 кг.​

Функціональні можливості пристрою:

1. Захист від неякісної мережевої напруги: УБЗ-301-01 відключає електродвигун при виявленні недопустимих стрибків напруги, обриві фаз, порушенні чергування або злипання фаз, а також при перекосі фазних або лінійних напруг.​
2. Захист від механічних перевантажень: При симетричному перевантаженні по фазних або лінійних струмах пристрій активує захист з залежною витримкою часу, запобігаючи перегріву та пошкодженню електродвигуна.​
3. Виявлення несиметричних перевантажень: У разі несиметричних перевантажень, пов'язаних з внутрішніми пошкодженнями двигуна, блок здійснює захист від перекосів фазних струмів з подальшою забороною автоматичного повторного включення (АПВ).​
4. Контроль асиметрії фазних струмів без перевантаження: УБЗ-301-01 відстежує асиметрію фазних струмів, що може свідчити про порушення ізоляції всередині двигуна або підвідного кабелю.​
5. Захист від "сухого ходу": При зникненні моменту на валу електродвигуна, що характерно для насосів при відсутності рідини, пристрій реагує на мінімальний пусковий або робочий струм, запобігаючи роботі на холостому ходу.​
6. Перевірка опору ізоляції: Перед запуском двигуна блок перевіряє рівень ізоляції обмоток статора на корпус і блокує пуск при виявленні недостатнього опору ізоляції, що підвищує безпеку експлуатації.​
7. Захист від замикання на землю: Під час роботи електродвигуна пристрій контролює струми витоку на землю і відключає двигун при виявленні замикання обмотки статора на корпус.​

Додаткові функції та переваги:

• Гнучке налаштування параметрів: Користувач може самостійно встановлювати пороги спрацьовування за мінімальною та максимальною напругою, перекосом лінійних напруг і фазних струмів, а також час автоматичного повторного включення.​
• Світлодіодна індикація: Наявність світлодіодів дозволяє оперативно визначати вид аварії, наявність мережевої напруги, встановлений струмовий діапазон та стан навантаження.​
• Інтеграція з системами автоматизації: Через блок обміну БО-01 (постачається окремо) можливий обмін та передача інформації по протоколу RS-485, що сприяє інтеграції УБЗ-301-01 в сучасні системи моніторингу та управління.​

Сфера застосування:

Новатек-Електро УБЗ-301-01 5-50 А ідеально підходить для використання в промислових та комерційних об'єктах, де експлуатуються двошвидкісні асинхронні електродвигуни. Завдяки широкому діапазону номінальних струмів (від 5 до 50 А) та комплектації зовнішніми трансформаторами струму, пристрій може застосовуватися для захисту двигунів різної потужності, забезпечуючи їхню довговічність та безпечну експлуатацію.​

Універсал ьний блок захисту електродвигунів УБЗ-301-01 від Новатек-Електро - це надійне рішення для комплексного захисту двошвидкісних асинхронних двигунів. Він поєднує в собі широкий спектр захисних функцій, гнучкість налаштувань та простоту інтеграції в існуючі системи управління, що робить його незамінним елементом в системах електропостачання та автоматизації.​
