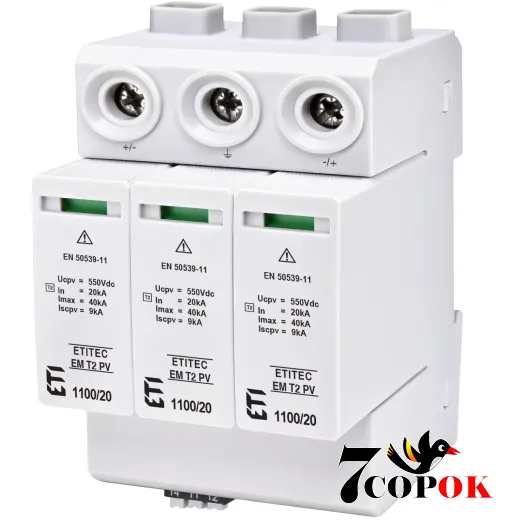

Обмежувачі перенапруги: ETI ETITEC EM T2 PV 1100/20 Y (для PV систем)

Опис та переваги ETI ETITEC EM T2 PV 1100/20 Y (для PV систем)

Обмежувач перенапруги ETITEC EM T2 PV 1100/20 Y - це модульний варисторний розрядник, розроблений спеціально для захисту фотоелектричних систем (PV) від імпульсних перенапруг, викликаних прямими і непрямими ударами блискавки та перенапруженнями у вихідних ланцюгах сонячних панелей. Пристрій відповідає вимогам стандартів для SPD класу T2 (клас II / C) і призначений для монтажу на DIN-рейку типу 35 мм, що забезпечує швидку і надійну інтеграцію в розподільчі щити для сонячних станцій.

Ключові характеристики

• Номінальна напруга тривалої роботи DC (Uc): 1100 V - підходить для більшості фотоелектричних входів.
• Імпульсний характер випробувань: 8/20 μs - стандарт для розрядних випробувань.
• Номінальний імпульсний розрядний струм In (8/20): 20 kA.
• Максимальний імпульсний розрядний струм Imax: до 40 kA (для сумарних випадків).
• Верхній рівень захисту (Up): приблизно <4,2 kV (значення, що часто вказується в технічних характеристиках).
• Конструкція: модульне виконання на 3 модулі або 3 полюси (модульний корпус, монтаж на DIN-рейку).
• Технологія захисту: MOV (варисторні елементи) з тепловим резистором для захисту від термічних перевантажень.
• Сигнальний контакт (RC): є - для віддаленого моніторингу стану розрядника.
• Ступінь захисту корпусу: IP20.
• Температурний режим експлуатації: широкий діапазон від приблизно -40 °C до +85 °C.
• Відповідність нормам: EN 50539-11 (і суміжні стандарти), відповідність RoHS.

Чому обирають цей розрядник

• Специфічно для PV: пристрій сконструйований для постійного струму фотоелектричних ланцюгів і враховує особливості їх роботи, зокрема високі робочі напруги DC.
• Надійна варисторна технологія: паралельно з’єднані варисторні елементи і захист кожного елементу тепловим резистором мінімізують ризик термічного руйнування і забезпечують стабільне зниження перенапруг.
• Монтаж і інтеграція: компактний модульний корпус, монтаж на DIN-рейку, можливість підключення до сигнальної шини - все це прискорює встановлення і обслуговування на місці.
• Індикація та контроль: наявність RC-контакту дає змогу підключати віддалений сигнал про вихід розрядника з ладу, що важливо при експлуатації великих або автономних PV-станцій.
• Стандарти і сертифікація: відповідає вимогам стандартів для SPD, що спрощує прийняття рішень при проєктуванні захисту.

Практичне застосування

• Захист входу PV-стрінгу перед інвертором або комбінованим вводом.
• Використання в промислових і побутових сонячних електростанціях, мікромережах і системах зберігання енергії.
• Рекомендовано поєднувати з відповідними запобіжниками і відключними пристроями для комплексного захисту.

Переваги для покупця

• Зменшує ризики виходу з ладу дорогого обладнання (інверторів, акумуляторів).
• Полегшує технічний супровід завдяки модульній конструкції і сигналізації.
• Гнучкість застосування при різних конфігураціях PV-станцій завдяки високому Uc і хорошому імпульсному опору.

Поради з монтажу і експлуатації

• Монтувати на DIN-рейку 35 мм у сухому приміщенні або в захищеному щиті.
• Забезпечити правильну полярність і надійні контактні з’єднання провідників (переріз до вказаного в технічних даних).
• Підключити RC-сигнал для віддаленого контролю і обов’язково передбачити в мережі первинний захист (запобіжники або вимикачі).
• Періодично перевіряти стан розрядника за сигналами контролю та візуально під час планових оглядів.
