Обмежувачі перенапруги: Eaton SPBT12-280/3

Опис та переваги Eaton SPBT12-280/3

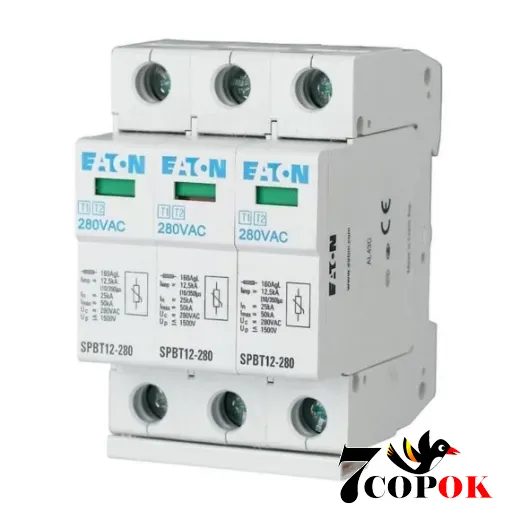

Обмежувач перенапруги SPBT12‑280/3 від компанії Eaton (раніше Moeller) - це надійний комбінований пристрій захисту від імпульсних перенапруг типу 1+2 (клас B+C) для трифазних електромереж. Він забезпечує ефективний захист від прямого й непрямого впливу блискавки та комутаційних перенапруг у відповідності до стандартів IEC 61643‑11 (тип T1, T2), IEC 60364‑5‑53 та IEC 62305 (класи захисту III і IV).

Основні технічні характеристики Eaton SPBT12-280/3:

• Номінальна напруга (Uc): 280 В AC, що відповідає максимальній робочій напрузі без пошкодження.
• Три полюси (3P) для захисту трифазної мережі (фази L₁, L₂, L₃), без нейтралі, монтаж на DIN‑рейку 35 мм.
• Номінальний розрядний струм In: 12,5 кА (8/20 μs) - витримує багаторазові імпульси без втрат функціональності.
• Максимальний імпульсний струм Imax: до 25 кА (тип 1) - приймає сильніше навантаження при прямому ударі блискавки.
• Рівень захисту за напругою Up: ≤ 1,5 кВ (L‑PE, L‑N) - забезпечує обмеження перенапруги до безпечних значень.
• Індекс захисту: IP20 або IP40 (в залежності від конфігурації) - захист внутрішніх компонентів від пилу, не для зовнішнього застосування без додаткового корпусу.
• Індикація стану: оптичний індикатор (світлодіод або віконце) повідомляє про вихід з ладу вставок.
• Модульна конструкція: варисторні вставки можна замінити без відключення живлення - спрощує обслуговування та експлуатацію.

Особливості та переваги:

• Надійний комбінований захист типу 1+2 дозволяє захистити мережу від сильних прямих імпульсів блискавок (T1) і від комутаційних перенапруг (T2).
• Прозора візуальна індикація робочого стану вставок забезпечує простий контроль і швидку заміну без спеціального обладнання.
• Модульний формат забезпечує зручність установки й техобслуговування - варисторні картриджі змінюються легко й швидко.
• Сумісність з усіма конфігураціями мереж: може працювати у системах TN‑C, TN‑S, TT, IT.
• Відповідність міжнародним стандартам, підтверджена сертифікаціями - гарантує безпеку і ефективність.

Сфера застосування:

• Захист електромереж житлових, комерційних і промислових об’єктів.
• Рекомендується як внутрішній захист при застосуванні зовнішніх систем блискавкозахисту.
• Для обладнання, чутливого до перенапруг: комп’ютери, сервери, системи автоматизації, освітлення, побутова техніка.
• Встановлюється у розподільних щитах, покликаних виконувати роль першого бар’єру захисту струмопровідної мережі.

Чому обирають SPBT12‑280/3:

• Він сумісний з трифазними мережами і працює при напрузі 280 В AC, що робить його підходящим для побутових і промислових панелей.
• Висока ударна здатність (12,5 кА In, до 25 кА Imax) - забезпечує ступінь захисту при різному ступені небезпеки перенапруги.
• Встановлення на DIN‑рейку - монтаж простий й швидкий, без необхідності складних монтажних робіт.
• Візуальна індикація та замінні варистори дарують зручність обслуговування та гарантують постійну робочий стан.
• Конструкція відповідає IP20/IP40 - підходить для монтажу всередині щитів, у захищеному середовищі.

Рекомендації з монтажу та обслуговування:

• Встановлювати в сухому, вентиляційному розподільному щиті з доступом до DIN‑рейки.
• Не забувати перевіряти індикатор стану - при спрацьовуванні замінити модуль.
• Перевірити, щоб максимальна навантажувальна площа кабелю відповідала: гнучкий дріт до 35 мм², твердий - до 25 мм².
• При використанні у схемі з нейтраллю не забудьте доповнення модулем NPE (3 + NPE), якщо потрібно захистити від перенапруги й нейтраль.

Обмежувач перенапруги SPBT12‑280/3 Eaton - це сучасний захист для трифазних мереж, що поєднує тип 1+2 захист, встановлення на DIN‑рейку, швидке реагування на імпульси 12,5 кА, легке технічне обслуговування, індикацію стану, відповідність міжнародним стандартам і широкий спектр установки.
