Перемикачі навантаження: Eaton QM100/3

Опис та переваги Eaton QM100/3

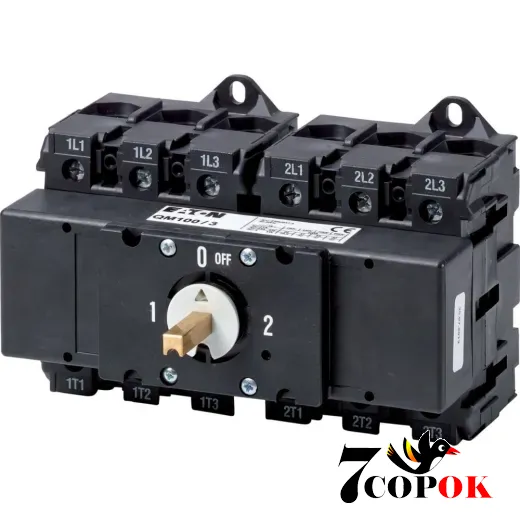

Eaton QM100/3 - це триполюсний механічний перемикач навантаження на 100 ампер, розроблений для ручного перемикання між двома джерелами живлення або між двома навантаженнями в трифазних системах. Такий пристрій часто використовують у системах резервного живлення, де потрібно вибрати між основною мережею та генератором або ж перемикати ввідні лінії живлення у розподільчих щитах.

Перемикач Eaton QM100/3 належить до серії Eaton QM, яка спеціалізується на комутаційних пристроях середньої потужності, що забезпечують ручне перемикання без ускладнень. Простота конструкції у поєднанні з високим номінальним струмом (100 A) робить цей перемикач надійним рішенням для промислових і комерційних об’єктів, де важливо мати стабільний контроль над джерелом живлення.

Перемикач навантаження Eaton QM100/3 має чітко визначену схему перемикання: положення I - 0 - II. Це дозволяє не лише безпечно перемикати джерела, а й у разі потреби розімкнути коло повністю (встановити перемикач у нульове положення), забезпечуючи повну ізоляцію. Конструкція ручки забезпечує чітку фіксацію в кожному з трьох положень, запобігаючи випадковому перемиканню.

Технічні характеристики Eaton QM100/3:

• Тип пристрою: ручний перемикач навантаження
• Кількість полюсів: 3 (триполюсний)
• Номінальний струм: 100 А
• Схема перемикання: I - 0 - II
• Категорія застосування: AC-22A (змішані та індуктивні навантаження)
• Монтаж: на панель або в корпус щита
• Механічна зносостійкість: понад 10 000 циклів
• Температурний режим: від -25 °C до +55 °C

Завдяки своїм параметрам, перемикач Eaton QM100/3 найчастіше застосовується у розподільчих щитах, де є два незалежні вводи живлення: мережа та генератор, або мережа та резервна лінія. Він також може використовуватись для перемикання навантаження між двома різними споживачами, якщо це потрібно за схемою управління.

Основні переваги Eaton QM100/3:

• Надійне ручне перемикання джерел живлення
• Проміжне нульове положення для повної ізоляції
• Високий номінальний струм 100 А - підходить для середніх та великих навантажень
• Триполюсна конструкція - повна комутація фаз
• Сумісність із корпусами Eaton - легко інтегрується в щитові системи
• Зносостійкий механізм перемикання - десятки тисяч циклів без втрати функціональності

Перемикач Eaton QM100/3 - це вибір для тих, хто цінує контроль, безпеку й простоту в управлінні електроживленням. У системах з генераторами, у комутаційних центрах або на підприємствах, де важливо забезпечити чітке перемикання між джерелами - цей перемикач виконує свою функцію надійно й стабільно.
